Det er ikke bare frustrerende at vælge det forkerte værktøjsstål midt i et projekt – det koster dig penge. H13 og H11 værktøjsstål ser næsten identiske ud på papiret. Valget virker tilfældigt, indtil en matrice revner under termisk cykling, eller en dorn slides op tre omgange for tidligt. Disse to varmarbejdningsstål tjener forskellige formål. At vide, hvilket et der passer til din applikation, afhænger af et par nøgleegenskaber, som de fleste specifikationsark springer over. Denne guide opdeler kemien, sammenligner det, der betyder mest i værkstedet, og giver dig en klar ramme uden gætteri for at vælge mellem H13 og H11 – inklusive varmebehandlingsspecifikationer, som dit team kan bruge i dag.
H13 vs H11: Vigtige kemiske forskelle
Begge ståltyper tilhører den samme 5% krom-varmarbejdningsfamilie. Samme klasse, samme generelle DNA - men de kemiske forskelle, der er begravet i dem, afgør, om din matrice overlever en fuld produktionskørsel eller fejler før den burde.
Forskellen kan nedbringes til fire elementer: kulstof, krom, molybdæn og - vigtigst af alt - vanadium . H11 indeholder 0.3-0.6% vanadium . H13 indeholder 0.8-1.2% . Forskellen på 0.5% lyder lille. Det er den ikke.
Mere vanadium betyder, at flere vanadiumkarbider (VC) spredes gennem stålmatricen. Disse karbider er hårde og varmestabile. De holder sig fast ved 500-600 °C. De bekæmper overfladeslid under varm glidning og erosion. De beskytter matricens overflade gennem gentagne varmecyklusser. H13 har et højere karbidvolumen - og det giver dig længere levetid ved varm slid.
Der er en reel ulempe. Flere karbider betyder lavere sejhed . H11's lavere vanadiumindhold gør det mere modstandsdygtigt over for revner under stødbelastning. Det er en reel fordel i applikationer med høj slagfasthed.
Forskelle mellem kulstof, krom og molybdæn
| Element | H11 | H13 | Hvad det ændrer |
|---|---|---|---|
| C | 0.32-0.40% | 0.38-0.45% | H13 får martensithårdhed; H11 bevarer sejhed |
| Cr | ~ 4.75% | ~ 5.3% | H13 får bedre oxidationsbestandighed og rød hårdhed |
| Mo | ~ 1.30% | 1.1-1.75% | H13 modstår anløbningsfald på tværs af tykke sektioner |
Forøgelsen af Cr og Mo i H13 er ikke dramatisk i sig selv. Sammen forbedrer de dog hærdbarheden i sektionsdybde . De reducerer hårdhedstabet efter gentagne anløbningscyklusser. De øger ydeevnen lige der, hvor matricens overflader er varmest – og det er præcis, hvor det tæller.
Industriel forkortelse værd at huske:
- H11 = sejhed først. Bygget til at modstå stød og slag uden at revne.
- H13 = slid-og-varme-først. Bygget til at holde hårdhed og modstå termisk træthed over lange stræk.
En branchebeskrivelse opsummerer det godt: H13 og H11 er nært beslægtede varmbearbejdningsstål, der er udviklet til forskellige ydeevneprioriteter – samme basisarkitektur, hvor kemien er ændret mod varm slidstyrke.

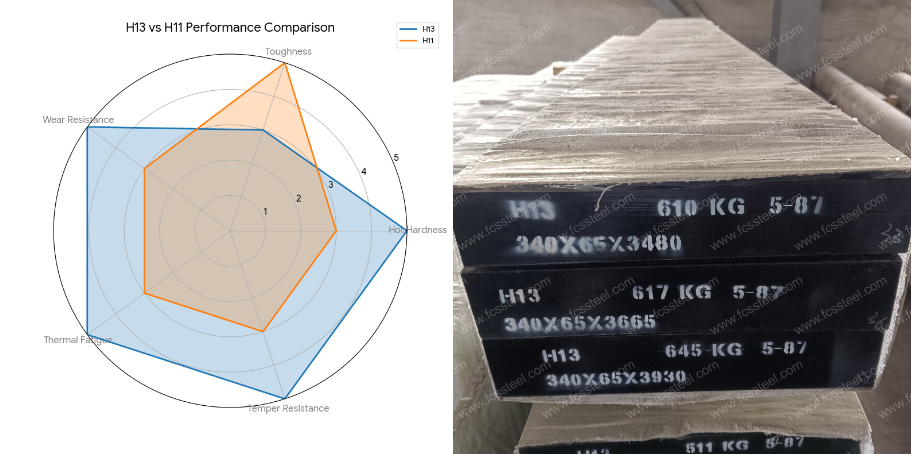

H13 vs H11: Top 5 ydeevneegenskaber
Fem egenskaber definerer din stans levetid. Her er hvad der sker under overfladen.
1. Fastholdelse af varm hårdhed
H13: Holder stand over 600°C. 0.8-1.2% vanadium øger dannelsen af sekundært VC-karbid under anløbning. Disse karbider låser sig fast i stålmatricen. De nægter at blødgøre. Du får en solid arbejdshårdhed selv ved intens varme.
H11: Topper lavere. Den indeholder halvdelen af vanadium. Den mangler et tæt karbidnetværk. Så kontinuerlig eksponering over 600°C får den til at miste sin form over tid.
2. Robusthed og stødmodstand
H13: Tætte karbider gør H13 slidstærkt. Men de gør det også mere sprødt. Tunge, koncentrerede stødbelastninger rammer værktøjet. Disse hårde partikler giver derefter dybe revner frit spil.
H11: Den ubestridte vinder her. Mindre vanadium skaber færre stive hårdmetaller. Du får en langt mere ensartet kornstruktur. Det absorberer massive mekaniske hammerslag og modvirker dyb bruddannelse.
3. Slidstyrke (varm glidning og erosion)
H13: Pakker op til tre gange så meget vanadium som H11. Denne kemiske sammensætning opbygger et hårdt, beskyttende skjold af V-karbider. Den bekæmper den slibende vask fra højhastigheds smeltet aluminium. Den håndterer også aggressiv billetfriktion godt.
H11: En slankere struktur gør værktøjets overflade sårbar. Glidning af varmt slibemiddel og flydende smeltet metal slider det meget hurtigere ned.
4. Termisk træthedsmodstand (varmekontrol)
H13: Perfekt til lange cyklusser. Den høje røde hårdhed stopper små plastiske forskydninger. Disse forskydninger sker under temperaturstigninger i formen. At stoppe dem forsinker det frygtede varmekontrolnetværk.
H11: Den håndterer pludselige termiske stød godt. Men gentagne opvarmnings- og afkølingscyklusser forårsager permanent deformation. Disse små forskydninger akkumuleres. Dit værktøj får for tidlige revner i overfladen.
5. Tempereringsmodstand (blødgøringshastighed)
H13: Cr-Mo-V-blandingen udløser en stærk sekundær hærdningseffekt. Blødgøringskurven forbliver flad under kontinuerlig drift ved 550-600 °C. Dette forlænger værktøjets levetid med over 20 %.
H11: Viser en svagere sekundær hærdningstop. Konstant høj varme sænker hårdheden cyklus efter cyklus. Du skal bruge en hurtig værktøjsrenovering.
Hurtig referenceoversigt:
| Ejendom | H11 sejre | H13 sejre |
|---|---|---|
| Varm hårdhedsbevarelse | ✓ | |
| Effektiv sejhed | ✓ | |
| Modstandsdygtighed over for varme | ✓ | |
| Termisk træthedsmodstand | ✓ | |
| Tempereringsmodstand | ✓ |
Mønsteret gælder i alle kategorier. H11 er det hårdere stål til støddominerede anvendelser. H13 er det mere holdbare valg til alt, der er drevet af varme, slid og cyklisk termisk stress.

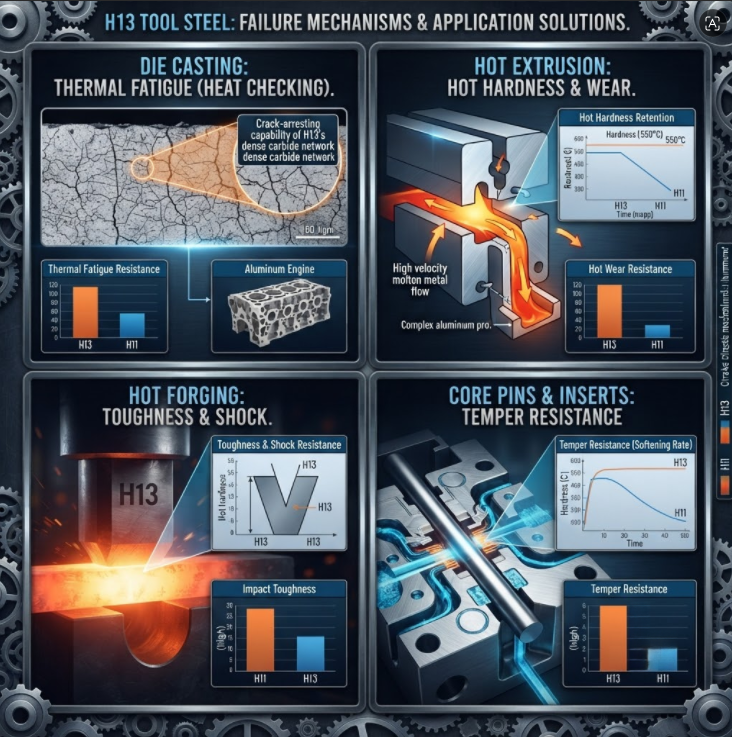

H13-applikationer: Høj varme og slid
H13 værktøjsstål er det foretrukne valg, når varme, slid og termisk udmattelse er dine største problemer. Det overlever ganske enkelt forhold, der ødelægger standard varmbearbejdningsstål.
Her er hvor det rent faktisk hører hjemme i værkstedet:
- Støbeforme (aluminium, magnesium og zink): Fremragende modstandsdygtighed over for termisk træthed, varmekontrol og varmt slid under gentagne støbecyklusser ved høje temperaturer.
- Varme ekstruderingsdyser: Opretholder varm hårdhed og dimensionsstabilitet under kontinuerlig aluminiumekstrudering under højt tryk.
- Varm smededyser og -stansere: Giver en fremragende balance mellem sejhed, slidstyrke og modstandsdygtighed over for termisk revnedannelse.
- Kerneindsatser, ærmer og udstøderstifter: Ideel til lokaliserede områder med høj temperatur, hvor termisk erosion og cyklisk stress er mest alvorlige.
Helt ærligt, grundene til at H13 vinder her er ligetil. Dens specifikke Cr-Mo-V-kemi løser tre store fejltilstande. For det første forhindrer den termisk udmattelse (varmekontrol) fra kontinuerlig cykling. For det andet modstår den blødgøring og holder en solid 42-48 HRC selv omkring 550°C. Endelig bekæmper den erosion og udvaskning af indløbsporten forårsaget af hurtigt bevægende smeltet metal.

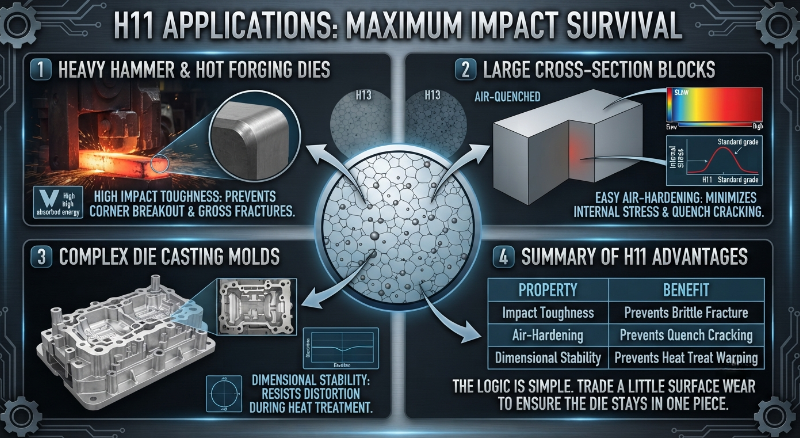

H11-applikationer: Maksimal overlevelsesevne
H11 forsøger ikke at gøre alt. Det forhindrer blot, at dit værktøj knækker under hårdt pres. Ved at reducere vanadium får du færre stive hårdmetaller i stålet. Fordelen er ren strukturel sejhed.
Det er her, H11 hører hjemme:
- Tunge hammer- og varmsmedematricer: Når et værktøj udsættes for brutale, gentagne fysiske slag, har du brug for en betydelig sikkerhedsmargin mod revner. H11's høje slagfasthed forhindrer hjørnebrud og grove brud.
- Blokke med stort tværsnit: Massive værktøjer revner ofte lige i køletanken. Fordi H11 hærder let ved luft, afkøles det langsommere og opbygger meget mindre intern spænding i tykke komponenter.
- Komplekse støbeforme: Ved indviklede eller tyndvæggede hulrum ødelægger tidlig deformation under varmebehandling værktøjet, før det overhovedet kører en del. H11 holder sin størrelse og form ekstremt godt.
Logikken her er enkel. Hvis dine største problemer er sprødbrud, afskallede kanter eller vridning inde i ovnen, er H11 løsningen. Du bytter lidt slidstyrke på overfladen for at sikre, at matricen forbliver i ét stykke.
Sådan vælger du mellem H13 og H11
Spring specifikationsarket over. Se i stedet på, hvordan dit sidste værktøj fejlede. Brug denne direkte ramme til at træffe dit valg:
- Identificér tidligere fiaskoer. Se på din sidste matrice. Brød den i overfladen? Varmekontrol, erosion eller blødgøring betyder, at du har brug for H13. Revnede den i hjørnerne? Brækkede den dybt indeni? Vælg H11.
- Tjek dine temperaturer. Kontinuerlige højtrykscyklusser ved 450-600 °C kræver H13. Det håndterer varmestress bedre. Skal du holde temperaturen under 500 °C med kraftige mekaniske hammerslag? Er H11 din sikrere løsning.
- Se på delens størrelse. Store værktøjsblokke og dybe hulrum har en højere risiko for revner under belastning. Brug H11 til disse. Mellem- eller tyndvæggede skær kræver overfladestabilitet. Vælg H13 til disse dele.
- Afvej de blandede risici. Termisk slitage kan være årsagen til over 60% af dine problemer. Hold dig til H13. Risiko for stød og brud kan være årsagen til de fleste fejl. Vælg H11 i så fald.
- Kontroller din ovns kapacitet. H13 kræver streng anløbningskontrol ved 540-620 °C. Dette hjælper det med at nå maksimal hårdhed. Din ovnskontrol mangler muligvis den nøjagtige præcision. H11 er meget nemmere at bearbejde.
Vigtige elementer i varmebehandling af H13 og H11
Varmebehandling skaber eller ødelægger værktøjsstål. Hvis du roder med disse tal, fejler din matrice før første skud. Her er den præcise snydeliste til dit værksted.
H13: Varmebehandlingsparametre
| Process trin | Driftsparametre | Regler for butiksgulvet |
|---|---|---|
| Forvarm | 2 trin: 1) 621–677°C 2) 816–871°C | Øg temperaturen ved 222 °C/time eller mindre. Tilføj et tredje trin for blokke over 200 mm. |
| Austenitisér | 982–1032°C (995–1025°C standard) | Læg det i blød i 30 minutter for hver centimeter tykkelse. Undgå at lægge det i blød for længe. |
| Quench | Vakuumgas eller tvungen luft | Køl den ned til 538 °C med 28 °C/min eller hurtigere. Spring oliekøling over for store dele. |
| Temper | Dobbelt temperering minimum | Start dette trin, mens delen er omkring 50°C. Varm den op i mindst 2 timer pr. tomme. |
H11: Varmebehandlingsparametre
| Process trin | Driftsparametre | Regler for butiksgulvet |
|---|---|---|
| Forvarm | Trinvis opvarmning (som H13) | Store profiler har brug for dette. Det forhindrer stålet i at revne. |
| Austenitisér | 1000-1020 ° C | Hold H11 køligere end H13. Dette beskytter kornstrukturen. Læg det i blød i 1 time pr. 25 mm. |
| Quench | Trinvis luft eller tvungen gas | Afkøl ved 20-25 °C/min til 540 °C. En lavere hastighed forhindrer revnedannelse. |
| Temper | Tredobbelt temperering til blokke ≥200 mm | Anløb den højere ved 600-630 °C. Dette når målet på 42-45 HRC. |
Anløbningsområde, hårdhed og bedste anvendelser
Din valgte varme ændrer stålets ydeevne. Advarsel: Undgå den sekundære top på 500 °C. Værktøjet vil let knække.
| Hærdningstemperatur | Resulterende hårdhed | Bedst til… |
|---|---|---|
| 510-540 ° C | ~55 HRC (peak) | Spring dette område over. Stålet splintres let ved denne varme. |
| 530-560 ° C | 48-52 HRC | Brug dette til standard trykstøbning. Det passer også til brede ekstruderingsopgaver. |
| 560-620 ° C | 47-49 HRC | Vælg dette til værktøj, der udsættes for høj varme. Det tåler hårde stød godt. |
| ~593°C | 44-48 HRC | De fleste butikker vælger dette til aluminiumsstøbning. |
| ~621°C | 40-44 HRC | Brug dette til værktøj, der kan tage hårde slag. Du får maksimal styrke. |
Hurtig beslutningsskema: H13 vs H11
Fem variabler. Én beslutning. Her er det hele på én side.
| Beslutningsfaktor | Vælg H13 | Vælg H11 |
|---|---|---|
| arbejdstemperatur | Kontinuerlig drift ≥ 550°C | Intermitterende eller ≤ 550°C |
| Dominerende fejltilstand | Varmekontrol, erosion, blødgøring | Revner, brud og reparationsfejl ved svejsning |
| Tværsnit + påvirkning | Mellemstore sektioner, høj termisk cykling | Store sektioner, kraftig hammerpåvirkning |
| Omkostningsfølsomhed | Nedetid er dyrt – betal præmien | Materialeomkostninger betyder noget — spar 200-300 €/ton |
| Lokal forsyning | Nordamerika (H13 er standardaktien) | Europa (H11/1.2343 er standard hyldekvalitet) |
En sætning at huske: Varmt slid og termisk udmattelse → H13. Modstandsdygtighed over for slag, brud og revner → H11.
Nogle gange passer begge ståltyper til opgaven. Temperatur- og sejhedskravene ender begge midt i mellem – så ingen af specifikationsarkene giver dig en klar vinder. Bryd uafgjort med tre spørgsmål i rækkefølge:
- Hvad ved din varmebehandler bedst?
- Hvad ligger der på hylden hos din leverandør lige nu?
- Hvad dræbte dine sidste tre dødsfald?
Disse svar vælger det rigtige stål. Det gør specifikationsarket ikke.
Konklusion
Det forkerte valg mellem H13 og H11 dukker hurtigt op i din skraldespand. H13 kan modstå ekstrem, konstant varme uden at gå i stykker. H11 overlever kraftige hammerslag dag efter dag. Stop med at gætte på, hvilket stål der passer bedst til din værkstedsdrift. Få fat i rammeværkstedet fra denne vejledning. Match stålets egenskaber med dine præcise værktøjsfejl. Bekræft derefter dine varmebehandlingstal, før du skærer i råmetal.
Har du brug for hjælp til at planlægge et kommende projekt? Send os dine nøjagtige driftsspecifikationer. Kontakt vores team , så vi kan hjælpe dig med at springe den dyre forsøgsfase over. Vi vælger den perfekte kemi til dine specifikke behov. Derudover leverer vi stålet direkte til din læsserampe. Du kan fokusere din energi på at bygge matricer, der holder længe.
