Khuôn dập bị nứt sau 50,000 chu kỳ, và mọi người bắt đầu đổ lỗi. Sự thật là gì? Thành phần hóa học của hợp kim hoạt động tốt. Phương pháp nấu chảy mới là nguyên nhân gây ra vấn đề thực sự.
Bạn cần nắm rõ sự khác biệt giữa thép công cụ ESR và EAF . Kiến thức này không chỉ dừng lại ở lý thuyết trên lớp. Nó tạo dựng sự tôn trọng thực sự về mặt kỹ thuật trong xưởng sản xuất. Các phương pháp nấu chảy này đóng vai trò như một khoản bảo hiểm rẻ tiền. Chúng ngăn chặn những sự cố đột ngột, nghiêm trọng làm gián đoạn dây chuyền sản xuất vào sáng thứ Hai. Bạn cần thiết kế khuôn mẫu sao cho phù hợp với những áp lực vật lý khắc nghiệt mà nó phải chịu đựng.
Lựa chọn đúng đắn sẽ bảo vệ ngân sách của bạn khỏi những chi phí ẩn. Bạn sẽ tránh được:
- Lãng phí tiền vào các bộ phận phế thải.
- Lên kế hoạch bảo trì đột xuất, tốn kém.
- Xử lý tình trạng mòn dụng cụ sớm.
Những vấn đề này nhanh chóng làm giảm lợi nhuận của bạn. Lựa chọn thép phù hợp sẽ giải quyết triệt để chúng.
Lò hồ quang điện (EAF) là gì?

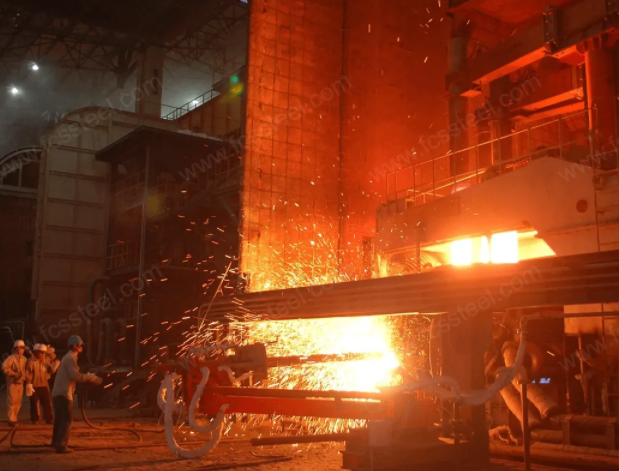

Hầu hết thép dụng cụ bắt đầu quá trình sản xuất trong lò hồ quang điện (EAF). Ở nhiệt độ trên 3,000°C, lò nung này nấu chảy phế liệu chất lượng cao cùng với các hợp kim đặc biệt như crom và molypden. Nhưng đây không chỉ là quá trình nấu chảy đơn giản. Thép phải trải qua một quy trình ba bước nghiêm ngặt: nấu chảy ban đầu trong lò EAF, tinh luyện trong lò nung thùng để giữ nguyên thành phần hóa học chính xác, và khử khí chân không để loại bỏ hydro gây nứt.
Mặc dù công nghệ luyện kim hồ quang điện (EAF) không tạo ra kim loại tinh khiết tuyệt đối trên thế giới, nhưng nó mang lại một nền tảng vững chắc và sạch sẽ. Đây chính xác là những gì bạn cần cho hầu hết các khuôn dập nóng tiêu chuẩn, khuôn nhựa và các ứng dụng dụng cụ nói chung.
ESR (Electroslag Remelting) là gì?
Đây là điểm khác biệt chính. Lò điện hồ quang (EAF) nấu chảy phế liệu để tạo ra thép. Lò điện phân thanh (ESR) tái tạo lại thép đó. Bạn không bắt đầu từ đầu với ESR. Thay vào đó, quy trình này lấy một thanh thép EAF rắn. Nó nấu chảy thanh thép này một lần nữa, từng giọt chất lỏng một. Dòng điện làm nóng bể xỉ. Nhiệt này làm tan chảy đầu thanh thép. Các giọt rơi xuống qua xỉ. Xỉ hoạt động như một miếng bọt biển. Nó loại bỏ lưu huỳnh. Thêm vào đó, nó hấp thụ các tạp chất có hại.
Kim loại sạch được thu gom trong khuôn đồng làm mát bằng nước. Nó đông cứng từng bước từ dưới lên trên. Sự phát triển ổn định hướng lên này ngăn ngừa sự co ngót ở trung tâm. Các sản phẩm đúc tiêu chuẩn thường gặp vấn đề co ngót này. Tuy nhiên, có một điều cần lưu ý. ESR không thể thay đổi thành phần hóa học cơ bản của kim loại. Nó cũng không loại bỏ hydro. Nó chỉ đóng vai trò là bước làm sạch cuối cùng cho kim loại lò điện hồ quang (EAF).
Độ sạch của thép và giới hạn tạp chất
Điểm chuẩn: EAF
Công nghệ EAF xử lý tốt hầu hết các dụng cụ tiêu chuẩn. Hãy xem xét các con số. Một quy trình EAF tốt sẽ giữ tổng lượng oxy ở mức 15–25 ppm. Kích thước tạp chất trung bình là 20 µm. Trường hợp xấu nhất có thể lên đến 50 µm. Những tạp chất lớn 50 µm này gây ra vấn đề. Chúng bắt đầu gây ra các vết nứt mỏi khi số chu kỳ tăng lên.
Bản nâng cấp: ESR
Nếu cho cùng loại thép đó vào lò ESR, các chỉ số sẽ thay đổi. Hàm lượng oxy giảm xuống còn 8–15 ppm. Kích thước trung bình của các tạp chất giảm đi một nửa, còn 10 µm. ESR cũng loại bỏ được 50-80% các tạp chất lớn. Đây là những mảnh lớn gây hỏng dụng cụ của bạn.
Kim loại sạch hơn này mang lại cho bạn độ bền thực sự. Bạn sẽ có được sự tăng cường 46% về độ dẻo dai ở nhiệt độ phòng. Ở nhiệt độ thấp hơn, độ dẻo dai tăng 30%. Nhưng hãy cẩn thận. ESR đòi hỏi thành phần hóa học của xỉ phải được kiểm soát chặt chẽ để đạt được những con số này. Quản lý xỉ kém sẽ giữ lại bụi bẩn và đưa chúng trở lại vào thép.
Cấu trúc vi mô và độ đặc: Cấu trúc bên trong
Điều gì xảy ra ở EAF?
Sự sạch sẽ luôn được chú trọng. Cấu trúc vi mô quyết định sự thành công của một khối chip lớn. Quá trình làm mát bằng lò điện hồ quang (EAF) không bao giờ đồng đều. Nhiệt thoát ra bề mặt rất nhanh. Phần trung tâm vẫn nóng trong thời gian dài. Quá trình làm mát chậm này gây ra một vấn đề lớn. Các nguyên tố như carbon, crom và molypden tích tụ lại ở phần lõi.
Kết quả là gì? Các khối cacbua lớn hình thành ở trung tâm. Một số khối này có kích thước vượt quá 100 µm. Thành phần hóa học không đồng đều này làm hỏng các bước xử lý nhiệt. Hãy nhìn vào một khối vật liệu dày dùng để gia công nóng. Bạn sẽ thấy độ cứng giảm từ 3–6 HRC. Bề mặt vẫn cứng. Phần lõi vẫn mềm.
ESR khắc phục vấn đề đó như thế nào?
ESR sử dụng vật lý để thay đổi cấu trúc bên trong. Kim loại lỏng đông đặc từ dưới lên trong khuôn làm mát bằng nước. Bạn kiểm soát quá trình đông đặc. Hợp kim không bao giờ có cơ hội tích tụ. Những thay đổi bên trong làm biến đổi mọi thứ.
Kích thước trung bình của các hạt cacbua giảm xuống chỉ còn 1–3 µm. Những cụm lớn 100 µm biến mất khỏi vật liệu. Bạn thu được số lượng hạt trên mỗi đơn vị diện tích nhiều hơn từ hai đến bốn lần. Khoảng cách độ cứng khó chịu giữa bề mặt và lõi biến mất. Cấu trúc đồng nhất này giúp độ mài mòn khuôn ổn định. Khả năng dự đoán tăng vọt trong suốt quá trình sản xuất. Bạn giảm sự phân tán tuổi thọ mỏi không mong muốn lên đến 50%.
ESR làm thay đổi cấu trúc vi mô và độ đặc của vật liệu như thế nào?
| Số liệu cấu trúc | Lò điện hồ quang tiêu chuẩn | Nâng cấp ESR |
|---|---|---|
| Chỉ số phân tách vĩ mô | 0.3-0.5 | 0.05-0.15 |
| Chiều rộng hạt hình cột | >10–20 mm | 3 tầm 8 mm |
| Kích thước hạt trung bình | 60–125 µm | 15–45 µm |
| Kích thước cacbua trung bình | 5–10 µm | 1–3 µm |
| Chênh lệch lợi suất | ±40–60 MPa | ±10–20 MPa |
Tóm lại: ESR sử dụng phương pháp đông lạnh từ dưới lên có kiểm soát thay vì phương pháp đổ khuôn khối thông thường. Điều này tạo ra cấu trúc bên trong đồng nhất . Bạn sẽ giảm được một nửa số lỗi do mỏi vật liệu không mong muốn. Thêm vào đó, độ mài mòn của khuôn vẫn có thể dự đoán được từ bề mặt đến tận lõi.
Hiệu suất cơ khí
Trong thực tế, dụng cụ gia công bị hỏng vì ba lý do chính. Khuôn bị gãy dưới tải trọng nặng bất ngờ. Khuôn bị nứt sau hàng triệu chu kỳ hoạt động. Bề mặt bị ăn mòn theo thời gian. Hãy xem xét các chỉ số cụ thể. Bạn có thể thấy khoản phí bổ sung cho ESR mang lại lợi ích gì cho sản phẩm trong xưởng.
1. Sức bền bỉ: Vượt qua tác động
Con xúc xắc của bạn phải hấp thụ năng lượng mà không bị vỡ. Điều này đặc biệt quan trọng trong môi trường khó lường.
Thép EAF tiêu chuẩn: Thép H13 có độ bền va đập từ 20–35 Joule ở nhiệt độ phòng. Giảm xuống điều kiện lạnh (−40°C), độ bền giảm xuống còn 10–15 J. Thép EAF tiêu chuẩn có tính định hướng. Độ bền theo phương ngang của nó bằng một nửa (40–60%) so với độ bền theo phương dọc.
Nâng cấp ESR: Khả năng chịu lực ở nhiệt độ phòng tăng lên 35–55 Joule. Điều này mang lại sự cải thiện đáng kể từ 40–80%. Bạn vẫn duy trì được 20–30 J ngay cả ở nhiệt độ đóng băng. Lợi ích lớn nhất? Độ bền ngang đạt 70–90% so với độ bền dọc. Điều này làm cho khối vật liệu trở nên cứng chắc từ mọi góc độ.
2. Tuổi thọ chịu đựng mệt mỏi: Vượt qua các chu kỳ căng thẳng cao độ
Bạn cần một khuôn mẫu hoạt động cả ngày lẫn đêm. Giới hạn độ bền sẽ quyết định lịch bảo trì của bạn.
Tiêu chuẩn cơ bản của lò điện hồ quang (EAF): Độ bền mỏi chu kỳ cao đạt mức tối đa 450–550 MPa. Quá trình nóng chảy tiêu chuẩn để lại cặn bẩn và tạp chất bên trong. Những yếu tố này gây ra hơn 80% các vết nứt do mỏi. Tuổi thọ tiếp xúc lăn ở đây chỉ là mức cơ bản tiêu chuẩn 1.0x.
Nâng cấp ESR: Thép sạch hơn đẩy giới hạn mỏi lên đến 600–750 MPa. Các tạp chất lớn được loại bỏ. Tỷ lệ hỏng hóc do bụi bẩn bên trong giảm xuống dưới 50%. Các bộ phận của bạn có tuổi thọ tiếp xúc lăn dài hơn từ 1.5 đến 3 lần.
3. Khả năng chống mài mòn: Giữ nguyên hình dạng
Sự mài mòn dụng cụ không chỉ phụ thuộc vào độ cứng tổng thể. Độ đồng nhất giữa các khối thép lớn đóng vai trò quan trọng hơn.
Tình trạng cơ bản của lò điện hồ quang (EAF): Bạn xử lý nhiệt một phần lớn diện tích. Độ cứng dao động trong khoảng ±2–3 HRC. Mọi thứ trở nên phức tạp ở cấp độ vi mô. Độ phân tán độ cứng vi mô cục bộ vượt quá 100 HV0.5.
Nâng cấp ESR: Quá trình đông lạnh đồng đều đảm bảo tính nhất quán. Độ biến thiên độ cứng giảm xuống còn ±1–1.5 HRC trên các khối lớn. Độ phân tán độ cứng vi mô cục bộ giảm xuống còn 50–70 HV0.5. Lượng vật liệu hao hụt trong các thử nghiệm trượt khô giảm từ 15% đến 40% so với phiên bản cơ bản.
Khả năng giữ lại hợp kim: Những gì bị đốt cháy và tại sao điều đó lại quan trọng.
Bạn bỏ tiền thật để có được công thức hóa học tùy chỉnh. Đừng để quá trình nóng chảy không kiểm soát làm cháy hết nguyên liệu trước khi thép nguội hẳn. Đây chính xác là những gì bị mất đi trong quá trình sản xuất và cách những nguyên tố bị thiếu đó làm hỏng khuôn dập của bạn:
| Giai đoạn xử lý | Những gì bị mất đi (quá trình oxy hóa) | Hình phạt trong thế giới thực | Sửa chữa cần thiết cho nhà máy |
|---|---|---|---|
| 1. Lò điện hồ quang tiêu chuẩn | Si (10–30%), Mangan (10–25%), Cr (5–15%), V (5–20%) |
Làm cứng bề mặt: Chỉ cần mất đi 1% crom cũng làm giảm kích thước lõi cứng của một khối lớn từ 10–15%. | Xỉ cacbon hóa: Giảm đáng kể quá trình oxy hóa, giúp tỷ lệ thu hồi Crom và Molypden vượt quá 90%. |
| 2. ESR ngoài trời | Các khoản lỗ bổ sung: Ti (5–15%), V (3–8%) |
Đồ mặc nóng kém chất lượng: Chỉ cần giảm 0.2% lượng Vanadi cũng gây ra sự suy giảm 1 HRC về độ cứng đỏ tới hạn. | ESR được che chắn bằng Argon: Ngăn chặn sự xâm nhập của không khí trong xưởng, nâng cao tỷ lệ đạt được hiệu quả hóa học mục tiêu lên mức ổn định 95%. |
3. Tại sao phương sai không phải là lỗi làm tròn
Sự hao hụt hợp kim không chỉ là một chi tiết kỹ thuật nhỏ; đó là sự suy giảm hiệu suất của dụng cụ có thể đo lường được:
| Yếu tố | Kịch bản thua lỗ | Tác động đến hiệu suất |
| Vanadi (V) | -0.2% sai lệch | Độ cứng HRC giảm 1 độ (độ cứng khi nung nóng); tuổi thọ lưỡi cắt giảm. |
| Molypden (Mo) | -0.3 đến -0.5% | Đỉnh tôi cứng thứ cấp dịch chuyển; cần tôi lại hoặc chấp nhận sự thiếu hụt. |
| Crom (Cr) | -0.3 đến -0.5% | Đường kính tôi tới hạn giảm 10–15%; tôi cứng nông ở các khuôn lớn. |
Tóm lại, việc lựa chọn phương pháp nấu chảy thép công cụ rất rõ ràng: chuỗi lò điện hồ quang (EAF) – lò phản ứng khuấy điện (ESR) chỉ phát huy hết tiềm năng luyện kim của nó khi có sự quản lý giữ lại hợp kim hiệu quả — giảm thiểu thành phần hóa học của xỉ ở giai đoạn đầu, cùng với việc kiểm soát chặt chẽ môi trường trong quá trình nấu chảy lại.
Phân tích chi phí
Bạn thường thấy giá thép công cụ ESR tăng từ 30% đến 50%. Số tiền chênh lệch đó thực sự đi về đâu? Hợp kim cơ bản có giá hoàn toàn giống nhau. Bạn chỉ đang trả tiền cho quá trình xử lý thứ cấp chuyên sâu. Dưới đây là bảng phân tích chi tiết thực tế trên mỗi tấn:
| Khu vực chi phí | Lò điện hồ quang tiêu chuẩn | ESR Premium |
|---|---|---|
| nguyên liệu thô | Giá thị trường cơ sở (ví dụ: 2.50 USD/kg) | 2.50 USD/kg. Bạn chỉ cần nấu chảy lại chính xác thanh thép EAF đó. |
| Sử dụng nang lượng | ~400–500 kWh mỗi tấn | ~1,200–1,500 kWh/tấn. Hóa đơn tiền điện tăng gấp ba lần. |
| Tinh luyện xỉ | Các chất trợ hàn cơ bản giá rẻ (< 3% chi phí) | Xỉ fluorit có độ tinh khiết cao làm tăng thêm 10–15% chi phí xử lý. |
| Thời gian & Lao động | 4–6 giờ mỗi mẻ | Cần 24-72 giờ để làm đông cứng thỏi kim loại. Chi phí thuê lò nung tăng vọt. |
Bạn không mua crom hay molypden đắt tiền hơn với ESR. Thực chất, bạn đang mua khả năng tiêu thụ điện năng cực lớn và nhiều ngày làm mát được giám sát cẩn thận.
Thép công cụ lò điện hồ quang: Các ứng dụng và kịch bản sử dụng
Không phải mọi vấn đề về thép dụng cụ đều cần đến loại thép nấu chảy sạch nhất có thể. Thép dụng cụ lò điện hồ quang (EAF) thống trị thị trường vì một lý do. Hầu hết các ứng dụng chế tạo dụng cụ không cần hàm lượng tạp chất dưới 10 ppm hoặc giới hạn mỏi vượt quá 700 MPa. Điều họ thực sự cần là độ cứng phù hợp, khả năng chống mài mòn đáng tin cậy và một đơn đặt hàng không vượt quá ngân sách dự án.
EAF là giải pháp đơn giản nhất cho các ứng dụng này:
- Khuôn dập và khuôn cắt đa năng — Hoạt động ở nhiệt độ phòng, số chu kỳ vừa phải, vật liệu tấm tiêu chuẩn. Loại giấy đạt độ cứng 58–64 HRC sau khi xử lý nhiệt là đủ đáp ứng yêu cầu.
- Các thành phần khuôn ép phun tiêu chuẩn — Các lõi, khoang và các chi tiết chịu mài mòn cần độ ổn định kích thước và khả năng chống mài mòn. Độ sạch bóng như gương hay khả năng chịu mỏi cực cao? Không phải là ưu tiên ở đây.
- Dụng cụ cắt nhỏ sản xuất số lượng lớn — các loại mũi khoan, dùi, lưỡi dao và dụng cụ định hình mà chi phí đơn vị cũng quan trọng như tuổi thọ đơn vị.
Thép công cụ ESR: Những ứng dụng quan trọng xứng đáng với mức giá cao cấp.
Việc quy định ESR không phải là một lựa chọn về mặt luyện kim mà là một tính toán rủi ro. Hỏng dụng cụ có thể gây thiệt hại gấp 5-10 lần giá thép. Ở thời điểm đó, khoản phí bổ sung không còn là một khoản mục ngân sách nữa mà trở thành bảo hiểm.
Ba ngưỡng cứng sẽ kích hoạt quá trình chuyển đổi:
- Chi phí hư hỏng > 5–10 lần giá thép — Khuôn dập HPDC cỡ lớn, dụng cụ rèn hàng không vũ trụ, linh kiện hạt nhân, nơi thời gian ngừng hoạt động ngoài kế hoạch gây thiệt hại từ 100 đến 1 triệu đô la mỗi sự cố.
- Kích thước đoạn ≥ 400–600 mm - H13Thép công cụ P20, NAK80, XPM: bất cứ loại nào dày hơn đều cần ESR để duy trì tính toàn vẹn của đường tâm.
- Số chu kỳ nhiệt > 10⁵–10⁶ — đúc khuôn, rèn nóng, bất kỳ quy trình nào mà việc nứt do nhiệt dẫn đến phế phẩm.
Các trường hợp ESR không thể thương lượng
- HPDC cỡ lớn chết: Ngăn ngừa hiện tượng nứt vỡ sớm ở các khuôn đúc đắt tiền, sản xuất số lượng lớn.
- Khuôn rèn hàng không vũ trụ: Các tiêu chuẩn nghiêm ngặt của ngành yêu cầu điều đó đối với các bộ phận bằng titan.
- Khuôn nhựa bóng cao cấp: Đảm bảo bề mặt gương hoàn hảo, không tì vết.
- Thép chịu lực quan trọng: Điều cần thiết để vượt qua tình trạng mệt mỏi tột độ trong ngành điện gió và điện hạt nhân.
Cách xác định và kiểm chứng ESR thực
- Hãy ghi rõ điều đó trên đơn đặt hàng: Hãy viết rõ “H13 ESR”, đừng chỉ viết “H13”.
- Kiểm tra giấy tờ: Báo cáo kiểm tra nhà máy phải ghi rõ "Phương pháp nấu chảy EAF + ESR".
- Giữ gìn vệ sinh trong thời gian phong tỏa: Yêu cầu hàm lượng lưu huỳnh ≤ 0.008% theo trọng lượng và đáp ứng các tiêu chuẩn ASTM E45/ISO 4967 nghiêm ngặt.
- Áp dụng các tỷ lệ độ bền: Đối với các khối lớn, cần đảm bảo độ bền va đập ngang đạt ít nhất 70–80% giá trị va đập dọc.
Thức Suy nghĩ:
Việc lựa chọn giữa EAF và ESR không chỉ đơn thuần là vấn đề khoa học cơ bản. Quyết định này quyết định liệu khuôn dập của bạn có đạt được số chu kỳ mục tiêu hay không. Hoặc tệ hơn, nó có thể gây ra hỏng hóc hoàn toàn ngay trước cuối tuần. EAF hoạt động tốt với các công cụ thông thường, hàng ngày. Thêm vào đó, nó giúp bạn tiết kiệm ngân sách. Một số công việc đòi hỏi khả năng chống mỏi cực cao. Bạn cũng có thể cần cấu trúc hạt ổn định. ESR xứng đáng với giá thành cao hơn nhờ những yêu cầu khắt khe này. Nó sẽ tự hoàn vốn nhờ độ tin cậy lâu dài.
Bạn có thể nhanh chóng phát hiện ra lỗi thông số kỹ thuật đơn giản. Điều này giúp ngăn ngừa thảm họa sản xuất trị giá hàng trăm nghìn đô la trong tương lai.
Bước tiếp theo của bạn: Kiểm tra nhật ký bảo trì của công việc gia công khó khăn nhất hiện nay. Có phải các vết nứt do mỏi bất ngờ đang làm chậm tiến độ công việc? Có thể sự hao mòn sớm đang làm giảm lợi nhuận của bạn. Hãy ngừng chi trả cho việc thay thế dụng cụ liên tục. Điều chỉnh quy trình gia công thép của bạn phù hợp với yêu cầu công việc cụ thể. Liên hệ với chúng tôi ngay hôm nay. Bạn có thể cập nhật đơn đặt hàng tiếp theo với sự tự tin tuyệt đối.
