Марки інструментальної сталі для прес-форм, штампів та різальних інструментів

Вибір неправильної інструментальної сталі — це не просто витік коштів, це руйнує виробництво. Я бачив це тисячу разів: форма тріскається посеред партії, або ріжуча кромка затуплюється до обіду, залишаючи інженерів перед дедлайном та горою металобрухту. З десятками марок сталі, таких як P, M та серії T, що літають навколо, легко відчути себе похованим у технічних паспортах. Але ось секрет «старого досвіду»: успіх зводиться до балансування. твердість, міцність та зносостійкість проти грубого стресу вашої конкретної роботи. Цей посібник проходить крізь маркетингову нісенітницю, щоб порівняти марки сталі пліч-о-пліч. Я покажу вам класичні помилки у виборі, які руйнують інструменти, і надам перевірену в боях основу для вибору правильної сталі щоразу. Давайте зробимо все правильно з першого рядка.

Що таке інструментальна сталь і чому важливий вибір марки сталі

Інструментальна сталь — це категорія вуглецевої та легованої сталі, що виготовляється з однією метою: виготовлення виробів, які ріжуть, формують або формують інші матеріали під надзвичайним навантаженням. Вміст вуглецю коливається між 0.7 та 1.5 мас.% — іноді до 2.1% — у поєднанні з легуючими елементами, такими як хром, вольфрам, молібден та ванадійЦі елементи утворюють карбіди всередині сталевої матриці. Ці карбіди забезпечують ключові властивості: твердість, що досягає 58–66 HRC, висока зносостійкість та здатність витримувати високі температури. Кожен легуючий елемент виконує певну функцію:

Елемент	Що це дає
хром (Cr)	Зносостійкість, термотвердість
Вольфрам (Вт)	Міцність при високих температурах, збереження краю
Молібден (Mo)	В'язкість, утворення карбідів
Ванадій (V)	Дрібні карбіди, стійкість до стирання
Нікель (Ni)	Міцність та поліруваність ливарних сталей

Вміст вуглецю – це баланс. Якщо збільшити його вище 1.0%, ви отримаєте міцність і прогартовуваність. Але крихкість зростає, а зварюваність падає. Цей компроміс є центральним фактором при виборі марки металу.

Система класифікації AISI: практична карта

Система AISI групує інструментальні сталі за методом гартування, робочою температурою та типом основного напруження. Знайте ці групи, і ви скоротите час вибору вдвічі:

• W-серія (гартування у воді): прості високовуглецеві марки сталі з твердістю 64–66 HRC — підходять для різальних інструментів з низьким рівнем ударної стійкості, і не більше того.
• O-серія (загартування в олії): краща в'язкість, добра оброблюваність — штампи та пуансони
• А-серія (гартування на повітрі): Менше деформацій під час термічної обробки, стабільні розміри — інструменти для холодної обробки та ножиці
• D-серія (високовуглецеві/високохромові): Надзвичайна зносостійкість до 66 HRC — довготривалі штампи для вирубки та штампування
• S-серія (стійкий до ударів): створений для ударів — важких пуансонів, зубил
• H-ряд (гаряча робота): низьковуглецевий (0.3–0.4%), зберігає твердість до 540 °C — штампи для кування та екструзії
• Серія T/M (високошвидкісний): твердість до червоного кольору 650 °C — свердла, кінцеві фрези
• Р-серія (пластикова форма): Створена для високої полірування та жорстких допусків — форми для лиття під тиском

Логіка проста: Більш складні умови експлуатації — більше тепла, більше стирання, більше ударів — вимагають більше легуючих елементів та міцнішої карбідної структури. Сплав серії W чудово підходить для базового стаціонарного інструменту. Розмістіть його поблизу штампа для гарячого кування, і він швидко вийде з ладу.

---

4 поширені помилки вибору інструментальної сталі на практиці

1. Обробка холоднодеформованої сталі в гарячому середовищі: Протиділення марок сталі, таких як D2, вище 400°C руйнує їхню внутрішню карбідну структуру. Гаряча твердість швидко падає. Це призводить до появи тріщин від термічної втоми. Ваша штамп швидко виходить з ладу. Для кращого терміну служби інструменту розгляньте гарячеоброблювані сталі.
2. Зносостійкість важливіша за міцність: Зносостійкі сталі, такі як D2, не мають ударної в'язкості. Важке штампування або зсув вимагають високої стійкості до ударів. Зносостійка сталь стає занадто крихкою для цих складних робіт. Вона швидко відколюється. Тому для кращих результатів збалансуйте свою міцність та зносостійкість.
3. Визначення P20 для оптичних форм: P20 не тримає дзеркальний блиск під час тривалого виробництва. Проблеми з покриттям ви помітите приблизно після 10 000 знімків. Карбідне утворення смуг псує покриття поверхні. Це призводить до масового браку оптичних деталей. Для полірованих пластикових деталей оберіть чистішу марку сталі.
4. Неправильна термічна обробка: Характеристики сталі починаються в печі, а не лише на стані. Надмірна аустенітизація знижує в'язкість. Недостатнє гартування залишає м'які ділянки. Ці слабкі ділянки прискорюють знос і деформацію. Правильна термічна обробка забезпечує максимальний термін служби інструменту.

---

Марки інструментальної сталі для лиття пластмас під тиском (серія P та серія A)

Тип вашого пластику та обсяг виробництва визначають ваш вибір сталі для лиття. P20 служить базовим матеріалом для щоденного використання. Він постачається попередньо загартованим безпосередньо до вашого цеху. Це робить метал ідеальним для стандартних партій до 100 000 циклів. Крім того, ви уникаєте всіх ризиків, пов'язаних з термічною обробкою. Деякі проекти вимагають надзвичайної точності розмірів. A2 забезпечує неймовірну стабільність для таких робіт. Він стійкий до деформації. Для важких великосерійних партій потрібен крок до H13. Цей матеріал довговічніший за інші. Ви можете обробляти агресивні смоли, такі як ПВХ. Або вам може знадобитися справжня дзеркальна поліровка, як лінзи. Переходьте одразу на 420SS, щоб задовольнити ці конкретні потреби.

Вибір правильного сорту: практична основа

Steel	Твердість (HRC)	Макс. циклів	Польська	Температурний ліміт
P20	28-38	100k	відмінно	200 °C
A2	58–62 (загартований)	200k +	добре	Повітряне гартування, низька деформація
H13	46-52	250k +	добре	500 °C
420SS	30-52	100–250 тис	відмінно	300 °C

Три моменти прийняття рішень прорізають шум:

• Кількість циклів менше 100 тис. з неабразивними смолами → попередньо загартовані P20. Легко обробляються, немає ризику термічної обробки.
• Корозійні пластмаси, такі як ПВХ → 420SS попередньо загартована (HRC 30–35) або загартована S-136 (HRC 48–52). Корозійна стійкість зменшує ерозію завдяки 50% проти P20.
• Потрібна висока поліровка → Лінзовий клас P20 (HRC 28–30) або 420 попередньо загартований (HRC 30–35). Обидва забезпечують стабільну якість обробки лінз.

Цикли понад 100 000? Перейдіть на H13 або загартовану сталь 420SS. Обробка стає складнішою, але ви отримуєте... Термін служби в 2–3 рази довший порівняно зі збіркою P20. Цей компроміс швидко окупається при великих обсягах.

---

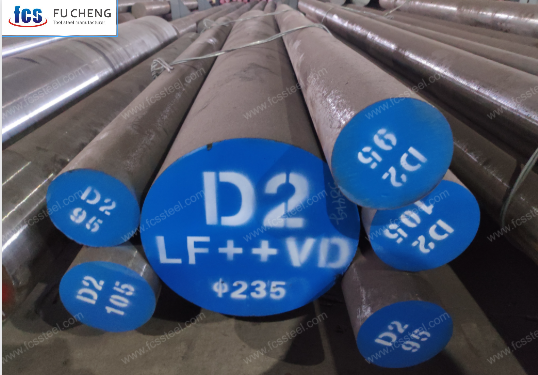

Марки інструментальної сталі для штампів холодної обробки (серії O/A/D)

Вибір штампів для холодного оброблення вимагає балансу між зносом та міцністю. O1 служить вашою щоденною робочою конячкою. Ви можете обробляти його з мінімальними зусиллями. Він забезпечує низький рівень деформації під час гартування в олії. Ці характеристики роблять його чудовим для коротких серій заготовок. Сувора розмірна стабільність вимагає A2. Він добре гартується на повітрі та досягає міцної золотої середини. Важкі виробничі партії вимагають переходу до D2. Він втрачає деяку ударну в'язкість. Натомість ви отримуєте надзвичайну зносостійкість. D2 перевершує A2 у два-три рази в жорстких роботах з високим рівнем стирання.

Вибір правильного сорту: практична основа

Steel	Міцність	Зносостійкість	Найкраще застосування
O1	добре	Помірна	Загальне штампування малого обсягу
A2	Medium	Medium	Точне гашення (~200 тис. циклів)
D2	низький	Дуже Високо	Тривалі пробіги з високим зносом (500 тис.+ циклів)

Оберіть O1 для швидких коротких тиражів. Оберіть A2 для збалансованої стабільності. Оберіть D2 для максимального терміну служби.

---

Марки інструментальної сталі для гарячеобробних штампів та штампів для кування (серія H)

Тепло руйнує інструменти, що піддаються гарячій обробці, через багаторазові зміни температури. Вибір сталі повинен контролювати це специфічне напруження. H13 є галузевим стандартом. Він запобігає розтріскуванню від термічної втоми до 600°C. Це робить його ідеальним для стандартних порожнин лиття під тиском. Більш жорсткі удари вимагають міцнішого інструменту. H11 дещо знижує зносостійкість. Натомість він підвищує ударну в'язкість. Тому він ідеально підходить для гарячих пуансонів та штампів із захопленням. Екстремальні роботи вимагають іншого підходу. Процеси понад 600°C змушують H13 розм'якшуватися. Тут на допомогу приходить H21. Він витримує інтенсивне нагрівання від важкого гарячого екструзії. Тільки уникайте сильних фізичних ударів.

Вибір правильного сорту: практична основа

Steel	Ударна в'язкість	Температурний ліміт	Найкраще застосування
H11	Високий	~ 600 ° C	Гарячі удари, важкі ударні навантаження
H13	Помірна	~ 600 ° C	Порожнини для лиття під тиском, термічна втома
H21	низький	> 600 ° C	Важка гаряча екструзія

Для сильних ударів оберіть H11. Для термічної втоми використовуйте H13. Для температур понад 600°C потрібен H21.

---

Марки інструментальної сталі для різальних інструментів (серії M та T)

Червоний колір твердості означає все для ріжучих інструментів. Тепло пом'якшує звичайний метал. Ріжуча кромка швидко виходить з ладу. Швидкорізальні сталі (HSS) вирішують цю проблему. Вони зберігають свою міцність до 700°C. M2 служить стандартною робочою конячкою. Цей сплав без проблем справляється з щоденними свердлильними та фрезерними роботами. Міцні метали, такі як титан, виводять M2 за межі його можливостей. Перейдіть на M42 для складних робіт. Його високий вміст кобальту забезпечує надзвичайну термостійкість. T15 виділяється у групі вольфраму з однієї важливої ​​причини. Він справляється з надабразивним різанням. Стандартні леза швидко зношуються в цих жорстких умовах.

Вибір вашого сорту: Практичний посібник

Steel	Твердість (HRC)	Основна особливість	Найкраще застосування
M2	62-65	Велике значення	Повсякденні свердла, торцеві фрези, стандартні різи
M42	68-70	Надзвичайна термостійкість	Титан, нержавіюча сталь, суперсплави
T15	64-67	Максимальна зносостійкість	Зносостійке різання (потрібне електроерозійне різання)

Почніть з M2 для стандартної щоденної роботи. Обирайте M42 для суперсплавів. Твердий сплав коштує дорожче. Купуйте ці жорсткі інструменти для безперервної високошвидкісної обробки без сильного удару.

---

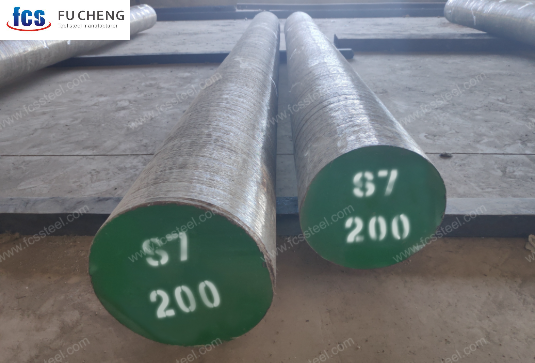

Марки інструментальної сталі для ручних інструментів та ударостійких застосувань (серії W та S)

Сталь серії W пропонує найстаріший і найдешевший вибір. Такі марки, як W1, досягають твердості 60–65 HRC. Використовуйте їх для стандартних зубил та легких стамесок. Тримайте ці інструменти в прохолоді. Уникайте сильних ударів. Якщо нагріти їх вище 200°C, вони тріскаються. Сильні удари також їх ламають. Серія S вирішує цю проблему. Ці ударостійкі марки містять менше вуглецю. Замість цього вони додають кремній та молібден. Вони поглинають сильні, повторювані удари. Ваші інструменти не розіб'ються. S7 лідирує в цій групі. Вона гартується на повітрі. Це запобігає деформації. Крім того, ви отримуєте величезну ударну в'язкість для важких робіт.

Вибір вашого сорту: практичний контрольний список

• W1: Найнижча вартість, загартовується у воді. Використовуйте для легких зубил та основних ручних інструментів.
• S5: Найвища ударна міцність. Оберіть цей варіант для сильних ударів руками та головою.
• S7: Гартування на повітрі з максимальною стійкістю до ударів. Використовуйте це для відбійних молотків, важких молотків та ножів для рубання.

Оберіть W1 для обмеженого бюджету та легкої роботи на верстаті. Оберіть S7 для деталей, які витримують серйозне, багаторазове навантаження. Потрібна допомога у виборі правильної марки сталі для вашого наступного проекту? Зверніться до нашої команди сьогодні для швидкої оцінки вартості.

---

Як підібрати марку сталі відповідно до вашого застосування

Чотири змінні впливають на кожне рішення щодо вибору сорту металу: твердість, в'язкість, зносостійкість та середовище, в якому працює ваш інструмент. Все інше є другорядним. Якщо ці чотири параметри будуть правильними, сплав обереться сам. Більшість інженерів оптимізують його для однієї властивості та ігнорують інші. Саме звідси починаються поломки інструменту.

Чотирифакторна структура

1. Тип програми задає категорію. Штамп для холодного оброблення та порожнина для прес-форми для литтєвого виробництва з пластику знаходяться в різних режимах напруження, навіть якщо обидві форми вказані як «прес-сталь» у замовленні на придбання.
2. Навколишнє середовище визначає потреби щодо корозії. Стандартне виробниче повітря? Інструментальні сталі на основі вуглецю добре з цим справляються. ПВХ або хлоровані смоли, що проходять через форму? Вам потрібні корозійностійкі марки, такі як 420SS або S-136. Хімічний склад матеріалу вашої заготовки є частиною вашого робочого середовища — не ігноруйте це.
3. Вимоги до продуктивності Розташуйте свої пріоритети. Не для кожного застосування потрібна твердість 66 HRC. Форма P20, що працює з поліпропіленом зі 100 000 циклів, не потребує зносостійкості рівня D2. Виготовлення її відповідно до цих специфікацій призводить до втрати коштів та часу обробки без реального прибутку.
4. Вартість і доступність завершити рішення. Преміальні марки, такі як M42 або PM T15, забезпечують реальне підвищення продуктивності. Але у вашому цеху немає можливостей електроерозійної обробки? Обсяг виробництва не виправдовує різницю в ціні? Ці переваги залишаються на папері.

Читання компромісів

Кожен сорт металу щось втрачає, щоб отримати щось інше. Вища твердість означає нижчу в'язкість. Краща зносостійкість означає важчу обробку. Більша кількість легуючих елементів підвищує вартість і знижує зварюваність.

Пріоритет	Що ви отримуєте	Від чого ти відмовляєшся
Максимальна твердість	Зносостійкість	Міцність, зварюваність
Максимальна міцність	Ударопрочность	Утримання краю
стійкість до корозії	Термін служби в суворих умовах експлуатації	Оброблюваність, вартість
Оброблюваність	Швидша траєкторія інструменту, нижча вартість	Стеля твердості

---

Висновок

Вибір правильної марки інструментальної сталі — це не здогадки, це інженерія. P20 для лиття пластмас під тиском. H13 для штампа для кування. M2 для високошвидкісного різального інструменту. Кожне рішення зводиться до тих самих основних факторів: робочої температури, ударного навантаження, зносостійкості та вартості помилки. Найкращі машинобудівники та інженери з оснащення не запам'ятовують кожну марку сталі. Вони розуміють... чому Деякі сталі поводяться саме так. Саме це розуміння дозволяє їм справлятися з незнайомими умовами застосування, не сумніваючись у кожному виборі. Отже, ось ваш наступний крок. Перегляньте свій поточний або майбутній проект з виготовлення інструментів. Визначте домінуючий режим відмови — знос? Нагрівання? Удар? Потім порівняйте його з марками, що розглядаються тут. Ця звичка запобігає найдорожчим помилкам у виборі інструментальної сталі, перш ніж вони стануться. Правильна марка вже існує. Тепер ви знаєте, як її знайти.
