Solução de problemas em defeitos de aço ferramenta: um guia para compradores

Introdução:

A maioria dos defeitos em aços para ferramentas não se manifesta na doca de recebimento.

Eles se escondem. Eles esperam. Então, emergem no pior momento possível — em meio à usinagem, em meio ao tratamento térmico ou, pior ainda, dentro de um molde finalizado que levou semanas para ser construído.

O verdadeiro custo não está nas barras de metal rejeitadas. Está no efeito cascata: vida útil reduzida das matrizes, tempo de inatividade não planejado e prazos perdidos. A solução tradicional é testar cada peça individualmente. Mas, honestamente, como comprador, sua vantagem competitiva não deveria ser manter um laboratório de metalurgia em tempo integral.

A maneira mais inteligente de antecipar o controle de qualidade é simplesmente escolher o fornecedor certo. Você precisa de um parceiro que garanta a integridade do material antes do envio. Este guia ajudará você a entender as falhas comuns do aço, para que possa qualificar usinas confiáveis ​​com segurança e parar de assumir riscos que nunca foram seus.

Como escolher um fornecedor confiável de aço para ferramentas

A aprovação de um MTC (Certificado de Teste de Material) por um intermediário não garante uma produção bem-sucedida.

Em vez de gastar seus recursos com inspeções de entrada intermináveis, sua melhor proteção é qualificar o fabricante certo. Você deve evitar pequenas empresas comerciais que dependem de verificações aleatórias feitas pelos fabricantes originais, não possuem instalações de teste independentes e simplesmente colocam sua etiqueta em aço terceirizado.

Você precisa de um parceiro de fornecimento com escala real e uma cadeia de suprimentos totalmente integrada.

Procure um fabricante que domine todo o processo, da fusão ao condicionamento final. Ele deve manter protocolos rigorosos de controle de qualidade e ter a capacidade profissional para gerenciar com precisão a consistência do produto. Ao comprar de uma instalação que controla sua própria fabricação e realiza testes internos definitivos, você está comprando total tranquilidade, e não um projeto de inspeção tedioso.

Como os defeitos do aço ferramenta afetam a vida útil da matriz

O aço ferramenta apresenta padrões de falha previsíveis. A maioria dos compradores só aprende esses padrões quando algo caro quebra.

Os defeitos são divididos em categorias claras. Cada uma delas afeta uma propriedade de desempenho diferente:

1. Defeitos superficiais (Rachaduras, juntas, corrosão por pite): reduzem a resistência à fadiga e prejudicam a precisão da usinagem.
2. defeitos internos (vazios, inclusões, segregação): causam fratura frágil sob carga
3. Inconsistências de dureza: cria desgaste irregular e reduz a vida útil da matriz
4. Questões de notas e composiçãoo assassino silencioso — aço que looks certo, mas não é

A verdadeira habilidade não está em encontrar defeitos, mas sim em classificá-los . Um pequeno arranhão superficial é apenas um problema estético. Uma inclusão subsuperficial em aço H13 submetido a usinagem a quente representa um risco real.

Saiba quais defeitos prejudicam o desempenho. Elimine os que não prejudicam.

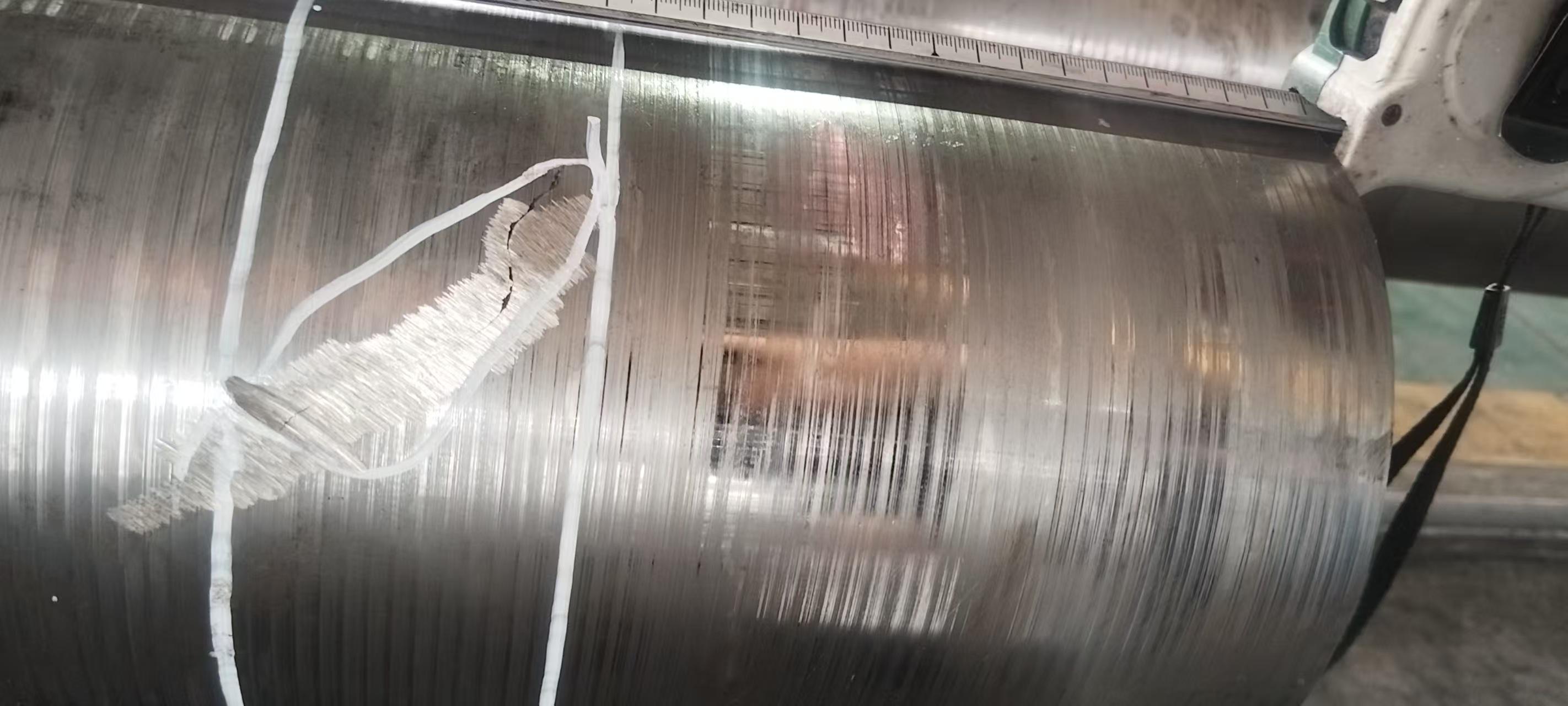

1. Defeitos superficiais: rachaduras, juntas e cavidades

Cavidades, juntas, sobreposições, marcas de rolos, escamas e manchas de ferrugem têm algo em comum: são visíveis. Mas visível não significa inofensivo. Um risco superficial em uma barra de aço D2 pode ser removido sem problemas na usinagem. Uma dobra em uma barra de aço ferramenta H13 — mesmo uma dobra fina com aparência meramente estética — pode rachar e atravessar a matriz sob ciclos térmicos.

A realidade da indústria: para aumentar o rendimento do material, os fornecedores costumam "condicionar" o aço rapidamente antes do envio. Eles removem agressivamente as imperfeições visíveis para que a barra pareça limpa, mas deixam microfissuras perigosas logo abaixo da superfície.

O verdadeiro custo: quando esse bloco chega ao tanque de têmpera durante o tratamento térmico, essas microfissuras ignoradas se transformam em enormes concentradores de tensão. Sua matriz cara, semi-usinada, se abre completamente.

Não é necessário rejeitar todas as barras. Pequenas imperfeições de ferrugem ou corrosão superficial são perfeitamente aceitáveis, desde que desapareçam completamente dentro da sua tolerância de usinagem padrão. No entanto, você deve rejeitar imediatamente juntas profundas ou trincas transversais. Nunca aceite um bloco defeituoso apenas porque um fornecedor o considera "dentro da tolerância da indústria".

2. Defeitos internos: vazios de contração e inclusões

Os ensaios ultrassônicos (UT) detectam o que as inspeções visuais facilmente não encontram: vazios de retração profundos, inclusões ocultas, fissuras laminares e zonas de segregação.

O verdadeiro custo: atingir uma inclusão subsuperficial enorme durante a última passada de fresagem CNC inviabiliza instantaneamente a matriz. Você perde o aço, semanas de prazo de entrega e centenas de horas de usinagem caras.

Um fornecedor que alega ter "testado por ultrassom" é totalmente inútil a menos que você defina a linha de base. Sempre inclua um desses padrões de referência específicos em seu contrato de compra antes do envio do pedido:

3. Defeitos de dureza: Tratamento térmico irregular

As falhas de dureza permanecem ocultas até a interrupção da produção. Os compradores enfrentam esses problemas de duas maneiras frustrantes.

Primeiro, há a dureza excessiva após o recozimento . Os fornecedores querem economizar tempo e aceleram o processo de recozimento. O bloco bruto chega muito duro, o que acarreta um custo imediato enorme. Você desgasta rapidamente as caras ferramentas de corte CNC, o lascamento das bordas se torna um problema constante e, além disso, seu tempo de usinagem dobra.

Em segundo lugar, há a dureza irregular em um mesmo bloco. Instalações terceirizadas de tratamento térmico agrupam blocos de tamanhos diferentes em um único forno. Elas fazem isso sem você perceber, apenas para reduzir as contas de luz. Sua ferramenta resultante apresenta uma combinação ruim de pontos macios e bordas quebradiças.

O verdadeiro custo: a produção em larga escala exerce grande pressão sobre essas zonas inconsistentes. O aço se desgasta rapidamente. O estresse térmico causa rachaduras prematuras. Esse tratamento térmico inadequado reduz pela metade a vida útil do seu molde, que é caro.

Inclua faixas de dureza aceitáveis ​​no seu contrato de compra. Consulte a norma ASTM E18 para a metodologia de teste. Especifique os locais de teste, o número mínimo de amostras e a variação permitida. Especificações vagas levam a responsabilidades vagas — e ninguém ganha essa discussão.

4. Confusão de classes: ligas de aço ferramenta incorretas

A mistura de materiais de diferentes graus acontece com mais frequência do que você imagina. Você encomenda D2, mas um pedaço perdido de H13 acaba entrando na sua entrega. Esse erro não ocorre na sua fábrica — acontece antes. Durante processos caóticos de forjamento, lotes de recozimento ou operações de serragem intensas na fábrica do fornecedor, os funcionários trocam blocos acidentalmente ou perdem etiquetas de identificação do material. Alguém joga um pedaço de metal na prateleira errada e, de repente, o manuseio descuidado dessa pessoa se torna o seu problema.

Provavelmente, você nem vai perceber a liga errada ao configurar sua CNC. O pesadelo começa depois. Após o tratamento térmico, o aço ou não atinge a dureza desejada ou se parte completamente durante os primeiros ciclos de prensagem . No fim das contas, você não só joga fora o metal bruto, como também perde todas as horas de usinagem desperdiçadas e os caros custos do tratamento térmico.

5. Desvios Químicos: Impurezas de Sucata e Ligas de Baixa Potência

Cada tipo de aço ferramenta possui uma assinatura química. Os elementos principais — carbono, cromo, molibdênio e vanádio — não são aleatórios. Cada um desempenha uma função específica:

• Carbono: impulsiona o potencial de dureza
• Chromium: proporciona resistência ao desgaste e estabilidade à corrosão
• Molibdênio: mantém a resistência em temperaturas elevadas
• VanádioRefina a estrutura do grão e prolonga a vida útil da matriz.

Se você ultrapassar os limites permitidos em qualquer um deles, não obterá um aço diferente. Você obterá uma versão mais fraca do aço que encomendou.

Elementos como vanádio e molibdênio conferem uma incrível resistência ao desgaste, mas têm um custo elevado. Honestamente, é exatamente aí que começam as artimanhas. Para obter lucro extra, algumas siderúrgicas fundem secretamente sucata metálica barata em vez de ligas virgens. Outras reduzem as especificações ao mínimo, deixando elementos cruciais como o vanádio em um nível baixo de 0.6% em vez de um robusto 0.9%.

Infelizmente, essa sucata barata introduz altos níveis de enxofre, o que destrói a resistência do material. Assim que a prensa é acionada, as bordas da matriz lascam quase imediatamente, reduzindo a vida útil da ferramenta pela metade.

Sempre verifique os números MTC em relação aos padrões regionais exatos antes da aceitação.

6. Defeitos dimensionais: peças empenadas e com dimensões inferiores às especificadas.

Tolerâncias não são sugestões. Uma barra que chega com 0.4 mm a menos no diâmetro não apenas falha em atender às especificações — ela compromete seu programa de usinagem, seu rendimento de material e seu prazo de entrega. Os três, ao mesmo tempo.

As falhas dimensionais mais comuns na aquisição de aço para ferramentas:

1. Desvio de espessura e larguraGeralmente causado por inconsistência na laminação ou guias de laminação desgastadas.
2. Variação de comprimentoAtalhos reduzem o estoque utilizável; cortes longos criam problemas de manuseio e armazenamento.
3. Retidão e curvaturaBarras empenadas causam erros de fixação e pressão de aperto desigual.
4. Margem de retificação insuficiente: não deixa espaço para remover defeitos superficiais sem reduzir o tamanho.

O verdadeiro custo: os problemas começam rapidamente. Você tem dificuldades para cortar o bloco bruto. O aço empenado se recusa a ficar plano nos dispositivos de fixação da sua CNC. A fixação precisa se torna impossível. Além disso, o material com dimensões inferiores às necessárias não deixa espaço para ajustes. Você não consegue remover a camada de descarbonetação macia e defeituosa. Você precisa devolver o lote e esperar semanas por peças de reposição. Isso compromete o prazo de entrega do seu cliente.

Recuse especificações dimensionais vagas. Garanta tolerâncias positivas em seu contrato. Exija uma especificação de +2.0 mm a +5.0 mm (-0 mm) na espessura e largura. Limite a curvatura a um máximo de 3 mm por metro . Não é possível corrigir aço com dimensões inferiores às especificadas.

7. Defeitos de Microestrutura: Segregação de Carbonetos

A segregação de carbonetos permanece invisível na superfície, mas destrói silenciosamente as matrizes de dentro para fora. Em vez de se dispersarem uniformemente, os carbonetos frequentemente se aglomeram em faixas densas e quebradiças. Sob cargas pesadas de prensa, essas zonas endurecidas atuam como concentradores de tensão maciços, provocando rachaduras repentinas, lascamento severo das arestas e desgaste imprevisível da ferramenta.

Como nenhum tratamento térmico consegue corrigir a segregação a montante, a inspeção metalográfica prévia é absolutamente crucial. Você deve impor limites estruturais rigorosos em seus contratos, fazendo referência à norma SEP 1614 para microlimpeza e aos limites de distribuição de carbonetos padrão da indústria.

8. Critérios de tamanho de grão e morfologia de carboneto

Um certificado padrão não mostrará o tamanho do grão ou a morfologia dos carbonetos, mas esses fatores determinam completamente o desempenho do seu aço ferramenta. Uma boa microestrutura apresenta grãos finos e uniformes com carbonetos esferoidizados e dispersos de maneira homogênea. O aço defeituoso, por outro lado, apresenta segregação severa, redes de carbonetos angulares e grãos grosseiros. Aços de alta liga para trabalho a frio, como o D2, e aços rápidos, como o M2, são notoriamente propensos a esses problemas estruturais durante o processo de fabricação.

Qual o custo disso na sua produção? É desastroso. Carbonetos angulares aglomerados atuam como concentradores de tensão maciços. Sua matriz de estampagem, que é cara, sofrerá com lascamento repentino das bordas, microfissuras e taxas de desgaste altamente imprevisíveis durante a produção. Como o tratamento térmico não pode corrigir uma microestrutura inerentemente ruim, definir padrões rigorosos de aceitação metalográfica desde o início é absolutamente crucial para garantir uma vida útil confiável da ferramenta e proteger seu enorme investimento em usinagem.

9. Riscos na cadeia de suprimentos: Rastreabilidade comprometida e atrasos

Os compradores enfrentam mais do que apenas defeitos físicos. Você lida com dores de cabeça operacionais todos os dias. Documentação incorreta atrasa seu cronograma. Entregas atrasadas paralisam completamente a produção. Esses problemas afetam sua empresa tanto quanto o aço trincado.

1. MTCs inúteis e rastreabilidade comprometida: Um certificado de material sem um número de lote específico não passa de papel. Seu fornecedor precisa rastrear a barra desde a fusão até o seu cais de recebimento. Caso contrário, você será o único responsável por peças defeituosas.
2. Atrasos ocultos na entrega: Os prazos de entrega padrão muitas vezes não são atingidos. Atrasos na produção a montante acontecem. Inspeções reprovadas criam o caos. Além disso, o estoque limitado de tamanhos personalizados em armazém reduz drasticamente sua janela de usinagem.
3. Fragilidade da cadeia de suprimentos: Evite intermediários que não possuem estoque de segurança. Ignore fornecedores que se esquivam de cláusulas claras de penalidade por atraso. Essas práticas inadequadas deixam sua operação vulnerável a interrupções repentinas.

Elimine esses riscos verificando alguns detalhes antes de fazer o pedido. Verifique o histórico de entregas do fornecedor . Confira a capacidade de testes internos da empresa . Além disso, confirme o histórico de rastreabilidade dos materiais.

10. Conformidade com as normas de carbono na aquisição de aço para ferramentas.

A conformidade com as normas de carbono deixou de ser apenas um termo de marketing e se tornou um requisito fundamental para o processo de aquisição. Hoje, os principais fabricantes de equipamentos originais (OEMs) exigem documentação oficial, como Declarações Ambientais de Produto (EPDs) ou certificações ISO 14064 de terceiros, diretamente relacionadas aos seus lotes de aço. Se o seu fornecedor não puder fornecer esses documentos, você enfrentará sérias consequências. Sem material com baixa emissão de carbono comprovada, suas ferramentas acabadas não atenderão às rigorosas metas de emissão do Escopo 3 nem às regulamentações CBAM da UE.

Qual o custo prático disso? Você corre o risco de perder contratos lucrativos com clientes de primeira linha dos setores automotivo e aeroespacial. Sua empresa pode sofrer pesadas multas por emissões de carbono ou, pior, seus produtos podem ser totalmente proibidos nos mercados europeus. Adquirir matéria-prima de uma fábrica que ignora as normas ambientais ameaça diretamente seus resultados financeiros. Resolva isso agora, antes que uma auditoria repentina de um cliente o pegue de surpresa.

Protocolo de Prevenção de Defeitos do FCS

Na FCS, a prevenção de defeitos está integrada diretamente em nosso processo de fabricação totalmente automatizado. Não dependemos de inspeções aleatórias realizadas por terceiros. Controlando todas as etapas, da fusão à moagem final, garantimos a integridade do material por meio de um protocolo rigoroso e intransigente.

1. Fabricação de Processo Completo: Produção 100% autônoma abrangendo siderurgia, forjamento, recozimento, torneamento e fresagem.
2. Controle de superfície e visual: Condicionamento de superfície de 100% e inspeções visuais rigorosas em cada balcão.

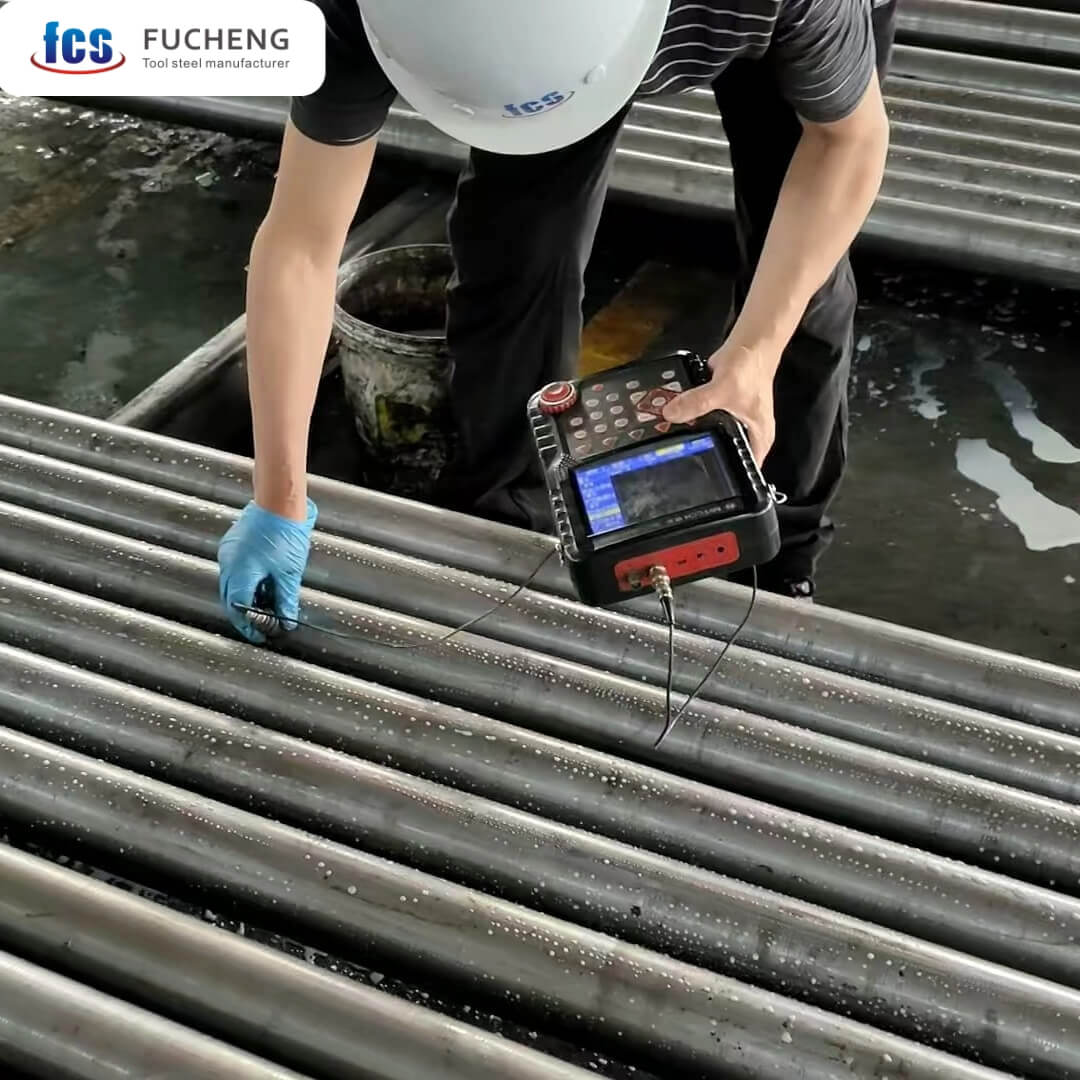

3. Teste 100% UT: Cada peça passa por rigorosos testes ultrassônicos, seguindo normas como a SEP 1921 (Classe C/c, D/d ou E/e).

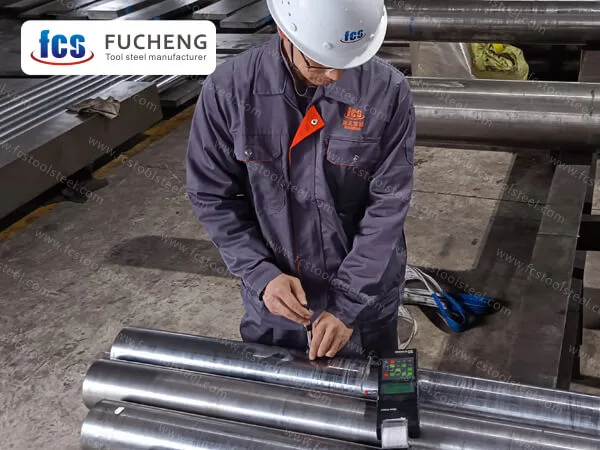

4. Teste de dureza a 100%: Verificações pontuais obrigatórias de Brinell (HB) em todos os produtos.
5. Verificação PMI de 100%: Espectrômetros XRF portáteis são usados ​​para inspecionar cada barra, garantindo que a composição química esteja em perfeita conformidade com as normas DIN, ASTM e JIS antes da liberação.
6. Precisão Dimensional: Inspeção completa de 100% utilizando ferramentas de medição de precisão para garantir o estrito cumprimento do contrato.

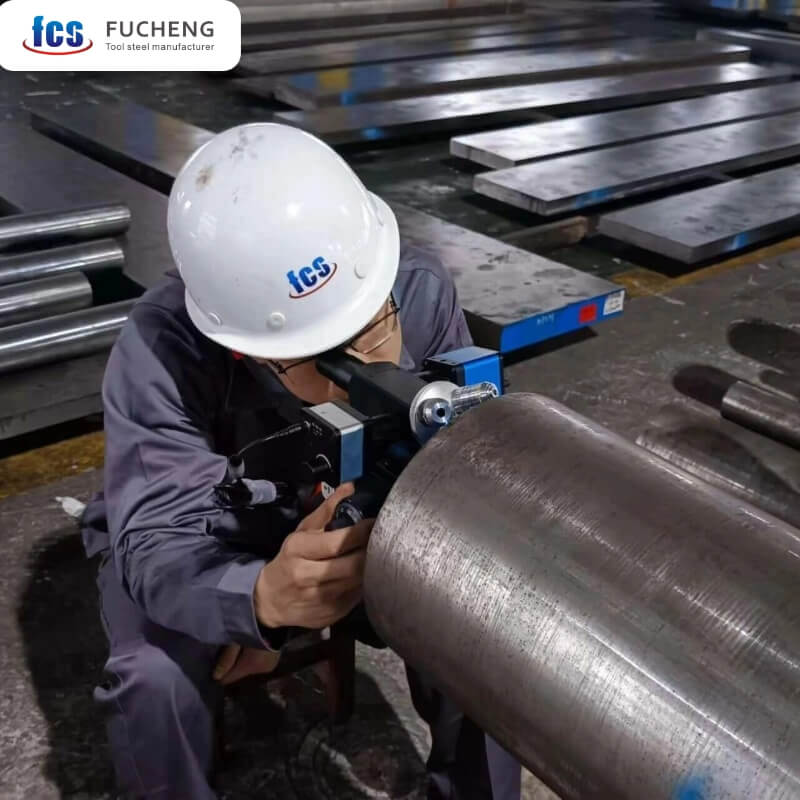

7. Soluções Metalográficas: Análise microestrutural completa de aços de grau EFS, verificando a integridade do núcleo.
8. Rastreabilidade sem lacunas: Rastreamento digital rigoroso de lotes e temperaturas — da matéria-prima ao produto embalado — proporcionando um MTC 100% confiável e auditável por terceiros.
9. Compromisso com o Aço Verde: Implementar proativamente sistemas de monitoramento de emissões de carbono, avançando rumo à conformidade com a pegada de carbono auditada pela TÜV.

Conclusão: Protegendo sua produção

Defeitos no aço ferramenta causam grandes dores de cabeça. Seu setor de recebimento não precisa de um laboratório de metalurgia para lidar com eles. Este guia fornece o conhecimento exato que você precisa. Você poderá identificar problemas imediatamente. Além disso, poderá fazer perguntas difíceis aos fornecedores em potencial sobre os testes realizados.

Você não precisa enfrentar problemas com materiais sozinho. Desafios com ferramentas acontecem em todas as fábricas. A seleção de materiais é complexa para qualquer projeto. Nós temos as respostas certas. Entre em contato com nossos engenheiros metalúrgicos hoje mesmo para obter suporte técnico e serviços profissionais. Usamos nossa experiência para resolver seus problemas de produção específicos.
