Właśnie wyciągnąłeś z maszyny wypolerowaną komorę 1.2316 – i oto są. Malutkie kratery, rozsiane jak powierzchnia księżyca, kpiące ze wszystkiego, co zrobiłeś dobrze.
Otwory w materiale 1.2316 to jedna z najbardziej frustrujących wad, z jakimi może spotkać się producent form. po Ciężka praca wykonana. A rozwiązanie nie zawsze jest oczywiste. Przyczyna może kryć się w samej stali. Może być ukryta w warstwie przetopionej metodą elektroerozyjną. Albo może znajdować się w procesie polerowania.
Ten poradnik rozwieje wszelkie wątpliwości. Znajdziesz w nim opis każdej prawdziwej przyczyny, jasną diagnozę problemu oraz wskazówki, jak uniknąć kolejnej próchnicy.

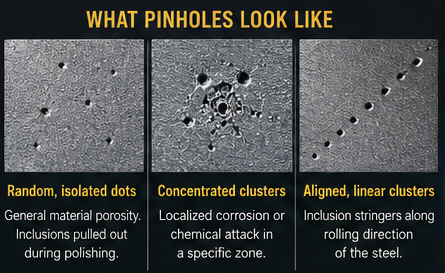

Jak wyglądają dziurki w stali 1.2316
Sprawdź polerowaną stal 1.2316 pod światłem padającym pod małym kątem. Otwory wyglądają jak ostre, ciemne mikrocienie. Wgłębienia te tworzą trzy wyraźne wzory wizualne:
- Losowe, odizolowane kropki:Znajdują się rozproszone, pojedyncze mikrowżery. Przyczyną tej wady jest ogólna porowatość materiału. Czasami proces precyzyjnego polerowania powoduje wyrwanie wewnętrznych wtrąceń bezpośrednio z matrycy stali.
- Skoncentrowane klastry: Szukaj gęstych grup kraterów o szorstkich, nierównych krawędziach. Lokalna korozja generuje te pustki. Atak chemiczny w określonej strefie tworzy podobny wzór.
- Wyrównane, liniowe klastry: Powstają pasma drobnych pustych przestrzeni biegnące prosto. Odzwierciedlają one pierwotny kierunek walcowania stali. Ujawniają one podłużnice wtrąceń pozostawione przez walcownię.
(Uwaga: Jednolita mgiełka na powierzchni oznacza, że nie ma prawdziwych dziurek. Błąd polerowania lub świeża warstwa korozji powodują ten mętny wygląd.)

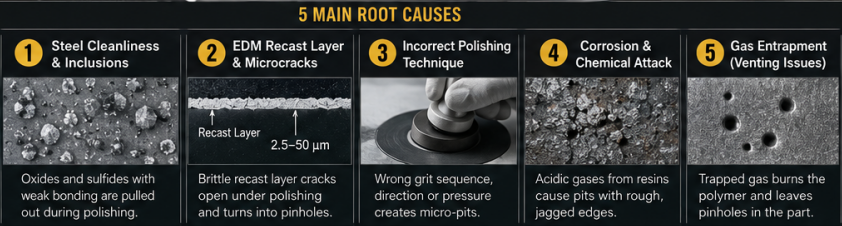

Dlaczego w stali 1.2316 ciągle pojawiają się dziurki?
1. Czystość stali i wtrącenia wewnętrzne
Czystość stali jest główną przyczyną powstawania mikrootworów, które pozostają w materiale jeszcze przed rozpoczęciem obróbki. W stali 1.2316 twarde wtrącenia niemetaliczne, takie jak tlenki i siarczki, mają zaskakująco słabe wiązanie z otaczającą je osnową. Podczas precyzyjnego polerowania, powierzchniowe naprężenia ścinające dosłownie wyrywają te cząstki o średnicy 5–10 µm. Pozostają ostre, kanciaste mikropustki.
Gatunek materiału, który kupisz, decyduje o wskaźniku awaryjności. Standardowe partie stali rutynowo ujawniają ponad 50–100 mikropustek na 10 mm². Natomiast wysoce rafinowane bloki – takie jak FCS 1.2316 ESR – ograniczają zawartość siarki i wtrąceń do tak ekstremalnie niskich wartości, że liczba ta spada niemal do zera. Jeśli dziurki mnożą się wraz z nabieraniem połysku, nie robisz nic złego. Po prostu zacząłeś od niewłaściwej stali.
2. Warstwa przetopiona EDM i mikropęknięcia podpowierzchniowe
Pod pozornie gładkim wykończeniem EDM kryje się krucha pułapka: warstwa przetopiona (warstwa biała)Obróbka elektroerozyjna topi stal, a metal, który nie został wyrzucony, szybko twardnieje z powrotem na powierzchnię. W rezultacie powstaje silnie naprężona, pokryta pęknięciami warstwa, która zazwyczaj… grubość 2.5–50 µm.
Początkowo uszkodzenia te nie będą widoczne. Prawdziwy problem pojawia się podczas obróbki wykończeniowej. Kiedy agresywne polerowanie kamieniem lub polerowanie naciska na tę kruchą strefę, dosłownie rozrywa warstwę. Proces polerowania odsłania ukryte mikropęknięcia pod powierzchnią, zamieniając je w widoczne dziurki.
Gładkość wizualna nie ma tu żadnego znaczenia. Aby zapobiec powstawaniu dziurek wywołanych elektroerozją, minimalny bezpieczny cel usuwania materiału to 0.001″–0.003″ (25–75 µm) Przed precyzyjnym polerowaniem należy zawsze sprawdzić, czy utwardzona, zmieniona strefa została faktycznie oczyszczona, za pomocą badania mikrotwardości lub przekrojów próbnych – nie należy oceniać po samym połysku stali.
3. Nieprawidłowa kolejność i technika polerowania
Nawet w przypadku czystej stali i bez obróbki elektroerozyjnej, złe nawyki polerowania hartowanego 1.2316 powodują powstawanie dziurek. Unikaj tych trzech typowych błędów:
- Pomijanie kaszy kukurydzianej: Utrzymaj swój postęp 1.5–2× drobniejsze na krok (P400→P600→P800→P1200). Przejście bezpośrednio z P400 do P1000 pozostawia głębokie Zarysowania 4–6 µm. Dobra pasta diamentowa wystarczy, aby je zaokrąglić Dołki typu „rybie oko” o średnicy 10–30 µm zamiast je usuwać.
- Nie przekraczając kierunków polskich: Zmień kierunek kamienowania o co najmniej 45°–90° przy każdej zmianie ziarnistościJeśli tego nie zrobisz, zostawisz za sobą liniowe mikrorowki (głębokość 0.5–1.5 µm) które zatrzymują gaz i pojawiają się jako wyrównane mikrowgłębienia na formowanej części.
- Naciskanie zbyt mocno: Utrzymuj lekki nacisk dłoni na 0.05–0.1 MPa. Rozbijanie narzędzia pod wysokim ciśnieniem rozmazuje stalową matrycę wokół wtrąceń. To rozrywa 1–5 µm pustki podpowierzchniowe które pojawiają się jako gęste, przypadkowe skupiska dołków.
Jeszcze jedna pułapka: skórka pomarańczowa udająca dziurki od szpilek
Polerowanie o twardości 1.2316 poniżej projektowej — lub przegrzanie powierzchni podczas polerowania — powoduje nierównomierny przepływ miękkiej osnowy wokół węglików. Rezultatem nie są prawdziwe dziurki. To… skórka pomarańczowa: szeroka, walcowata tekstura o chropowatości od szczytu do doliny wynoszącej 0.5–3 µm przy skoku 20–100 µm.
Dalsze polerowanie pogarsza sprawę. Rozwiązaniem jest Usuwanie naddatku materiału o grubości 20–70 µm poprzez szlifowanie, a następnie odpowiednia obróbka cieplna przed ponownym uruchomieniem sekwencji. Dodatkowe przejścia na zmiękczonej warstwie pogłębiają problem, a nie go spłycają.
4. Korozja i atak chemiczny
Czasami wnęka wygląda idealnie już pierwszego dnia. Ale po 5,000 strzałach zaczyna szwankować. To powolne niszczenie zazwyczaj wskazuje na działanie chemiczne żywic, takich jak PVC. Pod wpływem ciepła tworzywa sztuczne te uwalniają żrące, kwaśne gazy.
Jeśli stalowy blok nie ma równomiernego rozkładu chromu, kwas ten wżerają się w matrycę. Powstałe wżery korozyjne mają szorstkie, poszarpane krawędzie, w przeciwieństwie do gładkich pułapek gazowych. Rozwiązanie? Potrzebny jest materiał o spójnej mikrostrukturze chemicznej. Ulepszenie do gatunku premium ESR gwarantuje, że stal będzie odporna na te kwasowe ataki przez długi czas, znacznie lepiej niż standardowe blachy.
5. Uwięzienie gazowe
Łatwo zrzucić winę na stal, ale czasami winę ponosi konstrukcja narzędzia. Uwięziony gaz w formie ulega gwałtownemu sprężeniu podczas wtrysku. Powoduje to przypalenie polimeru i wypalenie ciemnych mikropustek w samym elemencie.
Jak to odróżnić? Pęcherzyki gazowe zawsze gromadzą się w określonych obszarach, takich jak strefy ostatniego napełnienia, ślepe kieszenie lub linie spawania. Jeśli wada pojawia się tylko w skrajnych narożnikach, surowiec jest całkowicie w porządku. Wystarczy sprawdzić wentylację, aby umożliwić ujście powietrza.
Diagnoza krok po kroku: znajdź przyczynę problemu
Przestań zgadywać, czy narzędzia są wadliwe.
Zadaj jedno proste pytanie: Kiedy po raz pierwszy pojawiły się dziurki?
Ta matryca diagnostyczna pomaga szybko zlokalizować dokładną usterkę.
| Czas pojawienia się | Co robić | Przyczyna główna |
|---|---|---|
| Po polerowaniu (0 uderzeń) | Grab profilometrŚwieże wgniecenie po usunięciu materiału wskazuje na ukrytą wadę formy. Sprawdź powierzchnię pod kątem ≥50× Powiększenie. Przyjrzyj się uważnie ostrym, pociągniętym materiałom. Te ślady ujawniają słabe punkty w narzędziach. | #1 Czystość stali #2 EDM Recast |
| Pierwszy strzał | Porównaj gniazda form. Awaria w dokładnie tym samym miejscu wskazuje na problem z geometrią. Sprawdź wypraski w… 50 ×Gładkie, okrągłe otwory wskazują na uwięzione powietrze wewnątrz narzędzia. Prawidłowe odpowietrzanie rozwiązuje ten problem. | #4 Zanieczyszczenie wnęki #5 Odpowietrzanie (gaz) |
| Po ponad 10 tys. strzałów | Pociągnij swoje dzienniki konserwacjiPorównaj pierwsze części z ostatnią partią produkcyjną. Pojedyncze wżery mogą się łączyć w skupiska pustych przestrzeni. Oznacza to równomierne zużycie w miarę upływu czasu. Wysoka liczba cykli powoduje uszkodzenie warstwy polerującej. | #3 Awaria polska #4 Atak korozji |
Jak naprawić istniejące otwory w gnieździe formy 1.2316
Ścieżka naprawy zależy wyłącznie od głębokości i gęstości ubytku. Wybór niewłaściwej metody może trwale uszkodzić wykończenie ubytku.
- Płytka, drobna porowatość: Napraw matowienie powierzchni lekkim, miejscowym polerowaniem. Zrezygnuj z uszczelniaczy powierzchniowych – nie utrzymują się w rzeczywistych kraterach i tylko marnują Twój czas.
- Pojedyncze głębokie kratery: Tylko spawanie laserowe. Nigdy nie spawaj metodą TIG, ponieważ nadmierne ciepło powoduje powstawanie miękkich punktów i niedopasowanie kolorów. Wyczyść do zdrowego metalu, odbuduj spoinę drutem spawalniczym o grubości 1.2316 i ponownie wykonaj pełną sekwencję polerowania.
- Gęste lub powtarzające się skupiska: Wymień wkładkę wnęki. Przekroczenie dostępnego materiału o dużej porowatości niszczy geometrię formy. Jeśli nie możesz zagwarantować idealnego dopasowania estetycznego, ogranicz straty i wymień stal.
Lista kontrolna działań zapobiegawczych: Trwale zapobiegaj powstawaniu dziurek
Chroń swoją inwestycję w narzędzia, kontrolując materiały od pierwszego dnia. Skorzystaj z tej listy kontrolnej dotyczącej surowców, aby zablokować otwory:
- Żądaj stali premium: Przestań grać na standardowych talerzach. Wybierz wysoko wyrafinowaną klasę, taką jak 1.2316 ESR. Aby zagwarantować prawdziwie lustrzane wykończenie, należy ograniczyć zawartość siarki do ≤ 0.005% wag.
- Kontrolowana obróbka cieplna: Upewnij się, że wstępne cięcia są odpowiednio odprężone. Prawidłowe odpuszczanie po obróbce elektroerozyjnej zapobiega pęknięciom podpowierzchniowym stopu.
- Wyczyść warstwę Recast: Gładkość wizualna zależy od Ciebie. Przed rozpoczęciem polerowania musisz fizycznie usunąć utwardzoną strefę EDM (co najmniej 25–75 µm).
- Wprowadź ścisłą konserwację: Regularnie czyść formy z żywicą korozyjną. Jeśli polerowanie zaczyna matowieć, zajmij się tym jak najszybciej, zanim pojawią się głębokie wżery chemiczne.
Wniosek
Otwory w stali 1.2316 nie powstają magicznie. Oczywiście, słabe polerowanie lub uwięziony gaz w formie mogą zniszczyć powierzchnię. Ale jeśli sama stal jest usiana wtrąceniami, toczysz przegraną walkę, zanim jeszcze maszyna CNC się uruchomi.
Przestań tracić czas i pieniądze na ściganie defektów wbudowanych w surowiec. Rozpocznij swój kolejny projekt z odpowiednim fundamentem. Przechodząc na gatunek o wysokiej czystości, od pierwszego dnia eliminujesz defekty wynikające z wtrąceń. Doskonała stal narzędziowa nigdy nie kłamie – po prostu oszczędza pieniądze.
