Úvod:
Nižší cenová nabídka nástrojové oceli může pramenit z dostupných zásob nebo nižších nákladů na zpracování. Pokud je však cena výrazně pod tržní úrovní, měli by si kupující ověřit, zda je jakost, tavicí postup a požadavky na kontrolu skutečně stejné.
Tento článek zkoumá skutečný případ: ocel prodávaná jako nástrojová ocel K110 / 1.2379 / D2 praskla během vrtání a později byla identifikována jako nástrojová ocel Cr12MoV . Případ ukazuje, proč je záměnu materiálu obtížné odhalit – a jak jí předcházet.
Skutečný případ: „D2“ praskla během vrtání
Zákazník nás kontaktoval poté, co mu během vrtání praskla kruhová tyč z nástrojové oceli určené pro tváření za studena. Materiál byl označen jako K110 , což odpovídá 1.2379 / AISI D2 . Byl stále žíhaný a nebyl kalen.
Protože se trhlina objevila kolem vyvrtaného otvoru, zpočátku se předpokládalo, že se jedná o podmínky obrábění a zbytkové napětí. Zákazník nám poté zaslal vzorek do továrny k chemické analýze.
Výsledek ukázal, že ocel nebyla třídy 1.2379 / D2. Její složení bylo konzistentní s Cr12MoV.
| Klíčový prvek | 1.2379 / D2 | Cr12MoV | Rozdíl |
|---|---|---|---|
| Molybden (Mo) | 0.70-1.20% | 0.40-0.60% | D2 obsahuje více Mo |
| Vanad (V) | 0.70-1.10% | 0.15-0.30% | D2 obsahuje podstatně více V |
| Chrom (Cr) | 11.00-13.00% | 11.00-12.50% | Rozsahy se překrývají |
| Žíhaná tvrdost | Často ≤255 HB | Často ≤255 HB | Tvrdost může být podobná |
Přesné limity se mezi standardy mírně liší, proto je nutné zvážit kompletní chemickou analýzu.
V tomto případě činil cenový rozdíl mezi oběma druhy přibližně 600–700 USD za tunu . Nahrazení levnějším materiálem by proto mohlo vytvořit významný zisk, i když by to bylo obtížné odhalit běžnou vstupní kontrolou.
Chemické vyšetření prokázalo, že materiál nesplňuje požadavky. Neprokázalo však, že substituce byla jedinou příčinou praskání. Stále bylo třeba zkontrolovat tvrdost, podmínky vrtání, zbytkové napětí a mikrostrukturu.
Proč někteří dodavatelé nahrazují nástrojovou ocel?
1. Kupující nesmí testovat chemii
D2 a Cr12MoV jsou obě vysoce uhlíkové nástrojové oceli s vysokým obsahem chromu pro práci za studena. Jejich vzhled, rozměry a tvrdost po žíhání mohou být podobné.
Většina kupujících kontroluje množství, velikost, stav povrchu a tvrdost. Žádná z těchto kontrol nemůže potvrdit úplné chemické složení. Bez chemické analýzy může záměna zůstat neodhalena.
2. Podobná tvrdost skrývá rozdíl
Oba stupně tvrdosti mohou po tepelném zpracování dosáhnout podobné tvrdosti. Samotný výsledek tvrdosti proto nemůže prokázat, že materiál spadá do třídy D2.
Rozdíl spočívá v obsahu slitiny a mikrostruktuře. D2 obvykle obsahuje více molybdenu a vanadu, což ovlivňuje kalitelnost, odolnost proti popouštění, tvorbu karbidů a odolnost proti opotřebení.
Cr12MoV není špatná ocel. Má vhodné využití. Problém je v jejím prodeji jako D2.
3. Za selhání lze vinit zpracování
Pokud materiál praská nebo se chová špatně, nespolehlivý dodavatel může vinit vrtání, tepelné zpracování nebo konstrukci nástroje. Tyto faktory mohou skutečně způsobit selhání, takže je obtížné vysvětlení zpochybnit.
Bez výsledků chemických analýz, sledovatelnosti tavného čísla a záznamů o zpracování nemusí být zákazník schopen prokázat, že dodaný druh materiálu byl nesprávný.
4. Naléhavé objednávky často vynechávají kontrolu
Když výroba čeká na materiál, kupující mohou akceptovat sliby jako „certifikát bude zaslán později“ nebo „nejprve použijte ocel“.
Jakmile je materiál nařezán a opracován, jeho vrácení se stává obtížnějším. Urgentní dodávka by nikdy neměla oddělovat ocel od jejích záznamů o MTC a tavném čísle.
Proč je substituci obtížné odhalit?
MTC nemusí patřit k oceli
MTC je užitečný pouze tehdy, pokud jej lze propojit s dodaným materiálem. Číslo tavby by se mělo shodovat v označení oceli, MTC, dodacím listu a záznamu o příjmu.
Certifikát splňující požadavky neověřuje materiál, pokud fyzické označení chybí nebo se liší. I pravý certifikát může být nesprávně přiřazen jiné šarži.
Různé testy nacházejí různé problémy
| test | Co ověřuje |
|---|---|
| Vizuální a rozměrová kontrola | Stav povrchu, rozměry a množství |
| Testování tvrdosti | Žíhaný nebo tepelně zpracovaný stav |
| Chemická analýza OES | Složení jakosti a slitiny |
| Ultrazvukové testování | Určité vnitřní diskontinuity |
| Metalografie | Distribuce karbidů, vměstky a mikrostruktura |
| Fraktografie | Vznik a šíření trhlin |
Přenosná zařízení PMI dokáží identifikovat mnoho legujících prvků, ale některé ruční přístroje XRF nemohou měřit uhlík. Pro úplné ověření jakosti může být vyžadována analýza v akreditované laboratoři nebo v OES.
Kupující nemusí vlastnit veškeré toto vybavení. U nového dodavatele nebo kritické objednávky je nezávislé testování první šarže obvykle mnohem levnější než zkoumání selhání hotového nástroje.
Proč je ztráta větší než cena oceli
Náhrada materiálu se často objeví až během vrtání, drátové erozivní obrábění, tepelného zpracování, broušení nebo výroby. Do té doby už kupující mohl mít zaplaceno za:
- Surovina
- Řezání a CNC obrábění
- Tepelné zpracování a broušení
- Náhradní ocel a urgentní náklad
- Odstávky výroby
- Zpožděné dodání
Pro uplatnění nároku na odškodnění je také nutné mít zkušební protokoly, záznamy o sledovatelnosti a důkazy spojující vadný díl s dodaným teplem. U menších objednávek mohou náklady a doba potřebná k vyřízení nároku překročit hodnotu oceli. To je jeden z důvodů, proč někteří nepoctiví dodavatelé nadále podstupují riziko.
Běžná rizika nahrazování nástrojových ocelí
Levnější druhy nejsou automaticky horší. Problém spočívá ve změně dohodnutého druhu nebo výrobního postupu bez informování zákazníka.
| Objednaný materiál | Možná substituce | Skrytý rozdíl | Potenciální výsledek |
|---|---|---|---|
| 1.2379 / D2 | Cr12MoV nebo Cr12 | Nižší Mo a V | Snížená odolnost proti opotřebení nebo nekonzistentní životnost v náročných aplikacích |
| Premium H13 / 1.2344 | Konvenční H13 s nižší čistotou | Více inkluzí nebo segregací | Dřívější kontrola teplem nebo nekonzistentní životnost matrice |
| ESR nástrojová ocel | Konvenční ocel EF | Různá čistota a strukturální uniformita | Vady leštění nebo nižší spolehlivost |
| P20 / 1.2311 | Ocel typu 40Cr nebo 1045 | Různá prokalitelnost a tvrdost v celé tloušťce | Měkké jádro, zkreslení nebo nestabilní výkon |
| Certifikovaná kvalita UT | Materiál bez dohodnutého UT | Interní kvalita nebyla ověřena | Skryté diskontinuity mohou zůstat neodhalené |
Přesnou ztrátu životnosti nástroje nelze vyjádřit jako jedno pevné procento. Výkon závisí také na tepelném zpracování, tvrdosti, konstrukci zářezné matrice, pracovním zatížení a údržbě.
Způsobila prasklinu ocel nebo vrtání?
Nesprávné chemické složení stačilo k zamítnutí materiálu jako D2. Mechanismus praskání stále vyžadoval samostatné vyšetření:
- Ověřte známku: Porovnejte skutečné chemické složení se specifikací při nákupu.
- Zkontrolujte tvrdost po žíhání: Změřte jak porouchanou oblast, tak i nepostižené pozice.
- Zkontrolujte podmínky vrtání: Zkontrolujte vrták, otáčky, posuv, chlazení, odvod třísek a upínání.
- Zkontrolujte směr trhliny: Trhlina začínající na poškozené stěně otvoru může naznačovat nadměrné vrtací napětí. Trhlina sledující směr kování může naznačovat karbidové pásy nebo vměstky.
- Zkontrolujte vnitřní strukturu: V případě potřeby použijte ultrafiltraci, metalografii nebo fraktografii.
Vrtání může být hlavní příčinou, konečným spouštěčem nebo operací, která odhalila existující slabinu. Odpovědnost by měla následovat po důkazech.
| Zjištění | Pravděpodobná odpovědnost |
|---|---|
| Chemie nesplňuje požadované hodnocení | Dodavatel materiálu |
| Číslo rozjezdu nelze přiřadit k MTC | Dodavatel materiálu |
| Interní kvalita nesplňuje dohodnutý standard | Výrobce nebo dodavatel oceli |
| Materiál vyhovuje, ale podmínky vrtání jsou nevhodné | Obráběcí parta |
| Přispívají jak materiálové, tak i procesní faktory | Sdílená odpovědnost |
V tomto případě nesoulad jakosti materiálu jasně způsobil, že byl materiál neshodný, a to i v případě, že k prasklině přispěly i podmínky vrtání.
Jak FCS Steel zabraňuje substituci jakosti
Pokud si zákazník objedná ocel 1.2379 / D2, dodáme ji. Pokud je Cr12MoV vhodnější pro danou aplikaci nebo rozpočet, uvedeme jej pod jeho správným názvem a vysvětlíme rozdíl. Bez souhlasu zákazníka nenahrazujeme žádné jakosti.
Naše kontrola materiálu se zaměřuje na tři body:
- Sledovatelnost čísla tavení: Označení na oceli musí odpovídat MTC, dodacímu listu a inspekčním záznamům.
- Dohodnuté požadavky na kvalitu: Chemické složení, tvrdost, rozměry, UT a další požadavky jsou potvrzeny dle specifikace nákupu.

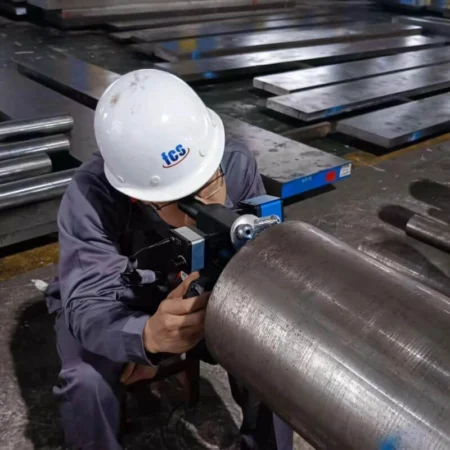

- Nezávislá inspekce: Zákazníci mohou pověřit kontrolu materiálu před odesláním společností SGS, TÜV, BV nebo jinou kvalifikovanou organizací.
U prvních objednávek nebo kritických nástrojů by kupující měli před obráběním ověřit také MTC, porovnat číslo tavby s fyzikální ocelí a nezávisle otestovat první várku.
Společnost FCS Steel byla založena v roce 2007 a s přímým vývozem začala v roce 2022. Naše reputace závisí na dodávce materiálu uvedeného ve smlouvě – nikoli na získání jediné zakázky s nejnižší cenovou nabídkou.
Skutečná cena levné nástrojové oceli
V tomto případě byla ocel prodávaná jako K110 / 1.2379 / D2 po zahájení vrtání identifikována jako Cr12MoV . Nižší nákupní cena nikdy nevykompenzuje dodatečné náklady na obrábění, zpoždění projektu a spory se zákazníky.
Společnost FCS Steel nemůže změnit všechny pochybné praktiky na trhu. Garantujeme, že každý kus oceli opouštějící náš závod je takové jakosti, jakou jste si objednali.
Třída vyznačená na kusu oceli je tvrzení. Důkazem je odpovídající číslo tavby, MTC a výsledky nezávislých zkoušek.
Nenechte si falešné slevy zničit reputaci vašeho akcionáře. Chcete-li pro svou další velkoobchodní objednávku zajistit originální materiály, kontaktujte ještě dnes společnost FCS Steel.
